康明斯ISB3.9發動機凸輪隨動件挺桿

ISB3.9 CM2220 B107

發動機維修手冊

022-001   維修工具目錄凸輪隨動件/挺桿

工具號 3822513 挺桿拆卸工具包 用于拆卸和安裝氣門挺桿。

004-014   推桿或推管

目錄準備步驟

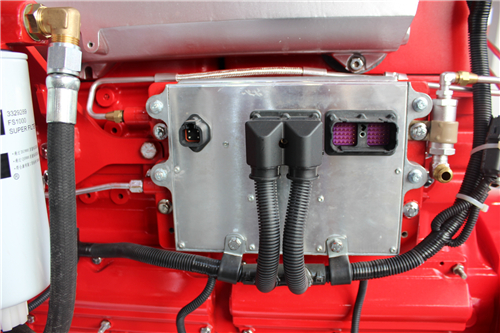

· 斷開蓄電池。參考原始設備制造商 (OEM) 維修手冊。拆下部件蓋。參考 第 3 節中的步驟 003-030。拆卸搖臂室蓋。參考第 3 節中的步驟 003-011。拆下?lián)u臂。參考第 3 節中的步驟 003-008。

拆卸

拆下推桿。注: 標記推桿以便于判別它們的位置。清潔并檢查能否繼續使用

用熱肥皂水清洗推桿。檢查推桿球頭和球窩區域有無拉傷的痕跡。檢查球頭和套筒壓入推桿的位置有無裂紋。檢查推管的圓度和平直度。

安裝

將推桿安裝到氣門挺桿插孔中。使用清潔的機油潤滑推桿孔。注: 推桿和挺桿必須安裝在它們被拆卸下來的位置，即同一氣缸中的進氣或排氣位置。

最后步驟

注: 確保搖臂調節螺釘完全退出。安裝搖臂。參考第 3 節中的步驟 003-008。調整氣門。參考第 3 節中的步驟 003-004。安裝搖臂室蓋和密封墊。參考第 3 節中的步驟 003-011。拆下部件蓋。參考 第 3 節中的步驟 003-030。連接蓄電池。參考 OEM 維修手冊。起動發動機并檢查是否運轉正常。

004-015   挺桿目錄準備步驟

· 斷開蓄電池。參考原始設備制造商 (OEM) 維修手冊。為了從發動機上拆卸挺桿，必須先從拆卸凸輪軸開始。參考凸輪軸的準備步驟。在按照此步驟操作前，參考第 1 節中的步驟 001-008。注: 本步驟顯示的一些圖是針對后齒輪系發動機的。然而，對于后齒輪系發動機和前齒輪系發動機，拆卸和安裝步驟都是相同的。

拆卸

使用挺桿拆卸工具包（零件號 3822513）拆下挺桿。將木銷桿推入每個挺桿。可能需要使用軟面錘將定位銷推入挺桿。注: 如果安裝正確，可以使用定位銷將挺桿向上拔起，并需要用相當?shù)牧Σ拍軐⑵浒纬觥?IMG src="http://img.enproway.com/ofile/enproway/Editor/uploadfile/20161029151110459.jpg" width=67 height=45>

拉起每個氣門挺桿，直到接觸缸體。用橡膠帶纏繞住兩個定位銷。這樣使挺桿就脫離了凸輪軸。

拆下凸輪軸。參考第 1 節中的步驟 001-008。

從挺桿更換組件（零件號 3822513）上插入凹槽，直至凸輪孔的全長。注: 確保導槽安裝到位，取出木制定位銷后挺桿可以落入導槽中。

每次只能拆下一根挺桿。在拆卸挺桿的位置進行標記。挺桿必須安裝在與組裝發動機時相同的位置上。從配對的兩根挺桿上拆下橡膠帶。固定沒有同橡膠帶一起拆下的挺桿。

注: 當挺桿掉入導槽中時，通常它會掉落。但是，如果挺桿沒有掉入，輕輕晃動導槽，使挺桿倒下，然后再取出。將木制定位銷拉出挺桿孔，使得挺桿落入導槽中。

特別注意不要敲擊或晃動導槽尾部的挺桿。

小心地將導槽和挺桿拉出凸輪軸孔，取出挺桿。重復上述步驟拆卸所有的挺桿。清潔并檢查能否繼續使用

使用溶劑清洗挺桿。

檢查挺桿座、桿柄及挺桿表面有無磨損、裂紋及其他損壞。正常接觸（增大）不規則接觸 - 不要繼續使用不規則接觸 - 不要繼續使用。

挺桿表面的穴蝕是允許的。下面的標準定義了允許的穴蝕大小：單個穴蝕點不能大于 2 mm [0.079 in]。不允許穴蝕連成一片。穴蝕累加在一起的總直徑不能超過 6 mm [0.236 in] 或挺桿總表面積的 4%。挺桿的磨損表面邊緣上不允許有穴蝕。關于詳細的說明和繼續使用指南，參考以下內容。參考《凸輪軸和挺桿繼續使用指南》（公告號 3666475）。測量氣門挺桿柄。氣門挺桿柄直徑

如果挺桿桿部不符合技術規范，就更換挺桿。一定要檢查挺桿孔是否磨損。參考第 1 節中的步驟 001-026。

安裝

從挺桿更換組件（零件號 3822513）上插入凹槽，直至凸輪孔的全長。

將挺桿安裝工具向下放入推管孔中，通過挺桿孔插入導槽中。

小心地將金屬槽/安裝工具拉到發動機前部，以將安裝工具送入凸輪軸安裝孔。凹槽后部的障礙物在絕大多數時候會將工具拉出。

使用裝配潤滑劑（零件號 3163087）或等同物潤滑挺桿。

為了在安裝挺桿后便于拆下安裝工具，安裝挺桿前，將安裝工具插入并拔出挺桿數次。再將安裝工具（帶線的開槽塞子）插入到挺桿中。

將導槽滑入凸輪軸孔中。

將安裝工具和挺桿從凸輪軸孔中拉出，并進入挺桿孔。

如果在挺桿掉入導槽時遇到困難，將導槽向上彎曲，拐入挺桿孔中，將導槽拉出足夠的長度，使挺桿落下并與挺桿孔自然對準。將挺桿向上拉入孔中。

挺桿安裝到位后，將金屬槽再次推入凸輪軸孔中，并旋轉 ½ 圈。這將使金屬槽的弧形部分向上，以支撐挺桿到位。

將安裝工具從挺桿上卸下。

將木銷桿安裝到挺桿頂部。在木銷桿周圍纏繞橡膠帶，將挺桿固定住。重復此過程直到所有的挺桿都安裝完畢。

最后步驟

· 安裝凸輪軸。參考第 1 節中的步驟 001-008。連接蓄電池。參考 OEM 維修手冊。起動發動機并檢查是否運轉正常。

004-017   挺桿蓋目錄概述

挺桿蓋位于發動機的進氣側。對于一些發動機，挺桿蓋上還有曲軸箱呼吸器。拆卸挺桿蓋后將不能拆卸挺桿。必須在油底殼拆卸的情況下由發動機底部拆卸挺桿。注: 后齒輪系發動機沒有 挺桿蓋。

準備步驟

· 斷開蓄電池。參考原始設備制造商 (OEM) 維修手冊。如果需要，拆卸燃油濾清器。參考第 6 節中的步驟 006-015。如果需要，拆卸燃油濾清器座。參考第 6 節中的步驟 006-017。如果需要，拆卸燃油回油管。參考第 6 節中的步驟 006-013。拆卸燃油泵。參考第 5 節中的步驟 005-016。如有需要，拆卸空氣壓縮機。參考第 12 節中的步驟 012-014。對于開式曲軸箱系統，斷開并拆卸曲軸箱呼吸器管。參考第 3 節中的步驟 003-018。

拆卸

拆卸挺桿蓋、安裝螺栓、密封墊圈和密封墊。

清潔并檢查能否繼續使用

在熱水中使用清潔劑清洗挺桿蓋和曲軸箱呼吸器管。用壓縮空氣吹干挺桿蓋和管子。檢查挺桿蓋/曲軸箱通風裝置和管子內部有無阻塞或油泥堆積。如果挺桿蓋/曲軸箱呼吸器和/或管堵塞，則必須使用高濃度清潔劑清洗或更換挺桿蓋/曲軸箱呼吸器和/或管，以防曲軸箱積壓過大。用壓縮空氣吹干挺桿蓋/曲軸箱通風裝置和管子。

安裝

在挺桿蓋上安裝挺桿蓋密封墊。必須按照圖示安裝挺桿蓋密封墊。

在發動機缸體上安裝挺桿蓋、密封墊、密封墊圈和安裝螺釘。注: 如果已拆卸，一些挺桿蓋安裝螺釘還用于固定燃油回油管。安裝燃油回油管后可能需要安裝剩余的安裝螺栓。擰緊挺桿蓋安裝螺栓。扭矩值:  24  n.m  [212 in-lb]

最后步驟

· 對于開式曲軸箱系統，安裝曲軸箱呼吸器管。參考第 3 節中的步驟 003-018。如有拆卸，安裝空氣壓縮機。參考第 12 節中的步驟 012-014。安裝燃油泵。參考第 5 節中的步驟 005-016。如有拆卸，安裝燃油回油管。參考第 6 節中的步驟 006-013。如有拆卸，安裝燃油濾清器座。參考第 6 節中的步驟 006-017。如果已拆卸，則應安裝燃油濾清器。參考第 6 節中的步驟 006-015。連接蓄電池。參考 OEM 維修手冊。起動發動機并檢查是否運轉正常。
