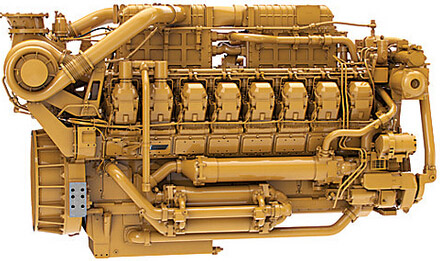

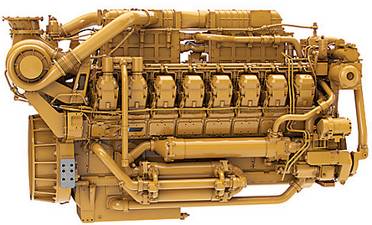

卡特彼勒修井用發動機3516C HD

概述

石油領域中的油井增產業務既復雜，又嚴格。 專門為油井增產業務開發的 3516C（HD）發動機可以達到最高的功率節點，而且符合最高的耐用性、可靠性和排放標準。全球的 Cat 代理商網絡是 Cat 發動機的堅強后盾，可以隨時為您的業務提供卡特彼勒修井用發動機卡特彼勒修井用高級數字發動機管理支持、維修、零件和保修。3516C（HD）發動機在轉速為 1900 rpm 時的額定值為 2237-2461 bkW（3000-3300 bhp），符合 非公路 EPA Tier 2 等效排放標準。 它們的靈活性符合 EPA 和歐盟標準，適用于其他管制和非管制地區。

一般卡特彼勒修井用發動機卡特彼勒修井用高級數字發動機管理卡特彼勒修井用發動規格

最小額定值	2237.0 bkW
最大額定值	2461.0 bkW
進氣方式	渦輪增壓后冷式
排量	52.0 L
飛輪和飛輪殼體	SAE 編號 0
飛輪齒數	151
沖程	190.0 mm
缸徑	170.0 mm

排放

排放	非現行 EPA 非公路移動 Tier 1

尺寸

長度	2827.0 mm
寬度	1793.0 mm
高度	1862.0 mm
重量	4803.6 kg

卡特彼勒修井用發動規格

卡特彼勒修井用發動優勢與特性

卡特彼勒修井用發動機設計

- 久經考驗的可靠性和耐用性-..堅固的柴油加強版設計延長了使用壽命，降低了擁有成本和運營成本- 寬泛的工作速度范圍-..獨立回路后冷器 — 提供業界領先的高溫環境工作能力；簡化了卡特彼勒修井用發動冷卻系統集成；支持海水冷卻- 空氣關斷裝置 — 與發動機控制裝置集成

選裝附件

安裝在發動機上的變速箱機油冷卻器 — 通過與發動機卡特彼勒修井用發動冷卻系統集成簡化了安裝，使得整體發動機組件更加緊湊

高級數字發動機管理

ADEM A3 卡特彼勒修井用發動控制系統提供集成式點火、調速、保護和控制裝置，包括爆震感應可變點火正時系統。 ADEM A3的改進方面包括：用戶界面、顯示系統、停機控制裝置和系統診斷程序。

定制組件

無論對于哪種石油應用場合，Caterpillar 都能夠滿足您對工廠定制組件的特定需求，大可讓您高枕無憂。 Cat® 發動機、發電機、外殼、控制裝置、散熱器、變速箱 — 您的項目所需的一切 — 都能夠定制和搭配，以便形成一個獨一無二的解決方案。 定制組件可以在全球范圍內獲得支持，起動后將享有一年的保修。

卡特彼勒修井用發動全套附件

各種出廠安裝的發動機附件縮短了包裝時間

卡特彼勒修井用發動測試

每一臺發動機都經過滿載卡特彼勒修井用發動測試，以確保達到正確的發動機性能。

通過全球 CAT 代理商提供產品支持

2200 多家代理商經銷店經過 Cat 工廠培訓的代理商卡特彼勒修井用發動機卡特彼勒修井用高級數字發動機管理人員為您的石油發動機提供全方位服務Cat 零件和人工保修預防性維護協議可用于故障出現前的維修S•O•SSM 計劃會將您的機油和冷卻液樣本與 Caterpillar 設立的標準進行比較，以確定：- 發動機內部部件的狀況- 是否存在多余的流體- 是否存在燃燒副產品- 現場的特定換油周期

超過 80 年的發動機制造經驗

由于擁有這些制造流程，因此 Caterpillar 能夠生產高質量的可靠產品。- 鑄鐵發動機缸體、缸蓋、缸套和飛輪外殼- 機器的重要部件- 組裝整個發動機

卡特彼勒修井用發動規格

卡特彼勒修井用發動優勢與特性

卡特彼勒修井用發動標準/選裝設備

3516C HD 標準設備

卡特彼勒修井用發動機

獨立回路后冷器芯 — 帶耐腐蝕涂層（空氣側），空氣濾清器（帶保養指示器的單濾芯）

兩個后置式渦輪增壓器

卡特彼勒修井用發動控制系統

ADEM A3 ECU — 左側

電子噴油器卡特彼勒修井用發動燃油系統（需要使用 10 ADC 電源來驅動電子發動機控制單元）

卡特彼勒修井用發動冷卻系統

變矩器接頭

自動調溫器和殼體，齒輪驅動型離心水套水泵

散熱器冷卻接頭

雙出口：外徑為 88.9 mm （3.5"）的彎頭軟管接頭

獨立回路后冷器（SCAC）

卡特彼勒修井用發動排氣系統

干式排氣歧管 — 不銹鋼波紋管

兩個帶水冷式軸承的渦輪增壓器

排氣口：內徑為 292 mm （11.5"），直徑為 12-10.5 mm 孔 EQ SP，376 mm 螺栓孔直徑

卡特彼勒修井用發動飛輪和飛輪外殼

飛輪，SAE 編號 0 — 151 齒

飛輪外殼 — SAE 編號 0

卡特彼勒修井用發動燃油系統

燃油粗濾器

燃油注油泵

燃油濾清器 — 右側旋壓式

輸油泵

電子控制單體噴油器

卡特彼勒修井用發動機儀器

無標準卡特彼勒修井用發動機儀器

提供選裝遠程卡特彼勒修井用發動機儀器

工時計

卡特彼勒修井用發動潤滑系統

曲軸箱通氣孔 — 安裝在頂部

機油冷卻器

機油加注口和油尺 — 右側

機油泵

機油濾清器 — 右側旋壓式

后部油槽油底殼，250 小時換油周期

油底殼排放閥 — 3/4" NPT 母連接器

卡特彼勒修井用發動機安裝系統

, , , , 耳軸前部支撐

卡特彼勒修井用發動動力輸出

前殼體 — 兩側

保護系統

ADEM A3 ECU 系統可提供允許客戶編程的發動機功率降低策略，以便在惡劣的工作條件下提供保護

在 40 針客戶接口接頭處提供緊急停止邏輯輸入

進氣口關閉

常規

油漆 — Cat 黃

減振器和護罩

吊耳

B 系列陸地

3516C HD 選裝設備

空氣壓縮機

卡特彼勒修井用發動機

空氣濾清器和空氣濾清器安裝件

遠程進氣口適配器

進氣加熱器

卡特彼勒修井用發動機充電系統

蓄電池充電器

充電交流發電機

卡特彼勒修井用發動控制系統

局部油門控制裝置

油門位置傳感器

負載共享模塊

調速器轉換

卡特彼勒修井用發動冷卻系統

高亮黑色折疊芯件散熱器

冷卻液調節器轉換

皮帶護罩和散熱器護罩

鼓風風扇

散熱器蓋

風扇傳動裝置和風扇皮帶輪

水位開關儀表

冷卻液液位傳感器

冷卻液調節劑

膨脹油箱

熱交換器冷卻轉換

輔助水泵

空氣分離器

卡特彼勒修井用發動機排放認證

IMO 認證和歐盟認證

卡特彼勒修井用發動排氣系統

伸縮排氣接頭

彎管和法蘭

法蘭和排氣管適配器

歧管和消音器

卡特彼勒修井用發動燃油系統

燃油軟管

燃油冷卻器

水/油分離器

燃油油位開關

卡特彼勒修井用發動機儀器

客戶管理設備

遠程面板顯示器和遠程油缸溫度顯示器

開關和接觸器

儀表和儀表板

卡特彼勒修井用發動潤滑系統

煙霧處理系統

油底殼

預潤滑選件

油池泵

機油濾清器

卡特彼勒修井用發動機安裝系統

底座拆卸

隔振器

導軌

卡特彼勒修井用發動動力輸出

前殼體

伸縮接頭

接頭輪轂

前部輔助傳動裝置

輔助傳動軸

輔助傳動皮帶輪

前短軸

減振器護罩拆卸

皮帶輪

飛輪短軸

海事學會要求

海事學會轉換

噴水護罩

保護系統

關斷裝置

開關和接觸器

防爆安全閥

傳感器

機油壓力監視器

關斷控制裝置

防腐蝕保護

零配件套件

起動系統

空氣起動馬達 — 電動

空氣壓力調節器

空氣消音器

液壓起動裝置

空氣起動控制裝置 — 手動、電動

冗余起動

起動輔助裝置

蓄電池組 — 24V

蓄電池電纜和蓄電池架
