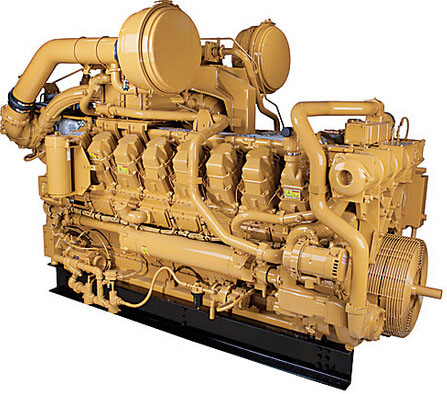

卡特彼勒氣體壓縮G3516發動機

規格

概述

G3500 發動機系列為您的天然氣壓縮操作帶來多功能性、增加正常運行時間并降低運營成本。 本系列發動機采用 ADEM A3 技術，可實現最高性能和安全性，同時保持較低的排放水平。適宜采用 G3500 發動機的應用包括：氣舉、集氣裝置和井口天然氣壓縮。 Cat G3516 天然氣發動機。 在轉速為 1200-1400 rpm 時的額定值 492-1000 bkW（660-1340 bhp），經客戶進行空燃比控制和后處理之后，符合 NSPS 現場標準。

發動機技術規格

最小額定值	492.0 bkW
最大額定值	1000.0 bkW
排放	符合 NSPS 現場標準

特性

發動機設計

- 久經考驗的可靠性和耐用性- 可燃燒多種氣體燃料- 堅固的柴油加強版設計延長了使用壽命，降低了擁有成本和運營成本- 寬泛的工作速度范圍

排放

符合 EPA 火花點火穩態 NSPS 排放標準（2007/8）

稀薄燃燒發動機技術

稀薄燃燒發動機使用大量過剩空氣運行。 過剩空氣在燃燒期間吸收熱量，降低燃燒溫度和壓力，從而極大地減少氧化氮水平。 稀薄燃燒設計還提供更長的部件使用壽命和優異的燃油油耗。

高級數字發動機管理

ADEM A3 卡特彼勒氣體壓縮發動機控制系統提供集成式點火、調速、保護和控制裝置，包括爆震感應可變點火正時系統。 ADEM A3的改進方面包括：用戶界面、顯示系統、停機控制裝置和系統診斷程序。

操作簡單

通過缸體上的側蓋可以檢查內部部件

全套附件

各種出廠安裝的發動機附件縮短了包裝時間

測試

每一臺發動機都經過滿載測試，以確保達到正確的發動機性能。

天然氣發動機額定值保護

GERP 是一項基于 PC 的計劃，旨在為用于天然氣壓縮行業的 Cat® 天然氣發動機提供現場性能。 GERP 為您的現場海拔、環境溫度、燃油、發動機冷卻液熱損耗、性能數據、安裝圖紙、技術規格表和泵特性曲線提供發動機數據。

通過全球 CAT 代理商提供產品支持

2200 多家代理商經銷店經過 Cat 工廠培訓的代理商技術人員為您的石油發動機提供全方位服務Cat 零件和人工保修預防性維護協議可用于故障出現前的維修S•O•SSM 計劃會將您的機油和冷卻液樣本與 Caterpillar 設立的標準進行比較，以確定：- 發動機內部部件的狀況- 是否存在多余的流體- 是否存在燃燒副產品- 現場的特定換油周期

超過 80 年的發動機制造經驗

超過 60 年的天然氣發動機生產經驗擁有這些制造流程能夠促使 Caterpillar 生產優質可靠的產品- 鑄造的發動機缸體、缸蓋、缸套和飛輪外殼- 機器的關鍵部件- 組裝整個發動機

選裝設備

G3516 標準設備

卡特彼勒氣體壓縮發動機進氣系統

空氣濾清器 — 中等負載，帶保養指示器

卡特彼勒氣體壓縮發動機控制系統

A3 ECU

空氣/燃料比控制裝置

卡特彼勒氣體壓縮發動機冷卻系統

自動調溫器和殼體

水套水泵

后冷器水泵

海水-空氣后冷器芯

后冷器自動調溫器和殼體

卡特彼勒氣體壓縮發動機排氣系統

水冷式排氣歧管

卡特彼勒氣體壓縮發動機飛輪和飛輪外殼

SAE 編號 00 飛輪

SAE 編號 00 飛輪外殼

SAE 標準旋轉裝置

卡特彼勒氣體壓縮發動機燃油系統

燃氣壓力調節器

天然氣汽化器

卡特彼勒氣體壓縮發動機點火系統

A3 ECU

卡特彼勒氣體壓縮發動機儀器

PL1000 Advisor 面板

卡特彼勒氣體壓縮發動機潤滑系統

曲軸箱呼吸器 — 安裝在頂部

機油冷卻器

機油濾清器 — 右側

機油旁通濾清器

淺油底殼

機油取樣閥

渦輪油蓄能器

安裝系統

導軌，發動機安裝 — 254 mm（10"）

卡特彼勒氣體壓縮發動機保護系統

電子切斷系統

斷氣閥

常規

油漆 — Cat 黃

減振器和護罩 — 雙 484 mm（23"）

G3516 選裝設備

卡特彼勒氣體壓縮發動機進氣系統

遠程進氣口適配器

預濾清器

充電系統

蓄電池充電器

卡特彼勒氣體壓縮發動機充電交流發電機

卡特彼勒氣體壓縮發動機冷卻系統

后冷器芯

自動調溫閥

溫度開關

接頭

膨脹油箱和溢流油箱

水位開關儀表

卡特彼勒氣體壓縮發動機排氣系統

伸縮接頭

彎管

法蘭

法蘭和排氣管擴張器

防雨蓋

消音器

卡特彼勒氣體壓縮發動機燃油系統

低壓氣體轉換

丙烷氣閥和噴嘴套件

燃油濾清器

卡特彼勒氣體壓縮發動機儀器

PL1000 通信模塊

卡特彼勒氣體壓縮發動機潤滑系統

機油旁通濾清器拆卸和油底殼附件

油池泵

空氣預潤滑泵

手動預潤滑泵

潤滑油

安裝系統

導軌

隔振器

動力輸出

前部輔助傳動裝置

輔助傳動軸和皮帶輪

前短軸

皮帶輪

卡特彼勒氣體壓縮發動機保護系統

防爆安全閥，狀態控制箱互連配線線束

卡特彼勒氣體壓縮發動機起動系統

空氣起動馬達

空氣壓力調節器

空氣消音器

電子空氣起動控制

電動起動馬達 — 雙 24 V

起動輔助裝置

蓄電池組（24 V 干式）、電纜和機架

常規

飛輪慣性重量

護罩拆卸

發動機盤動總成

高級 8:1 活塞

高級缸蓋

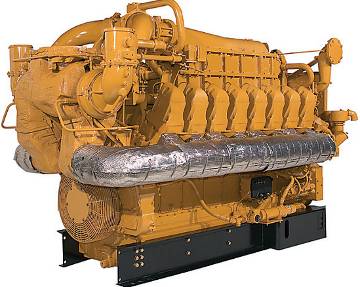

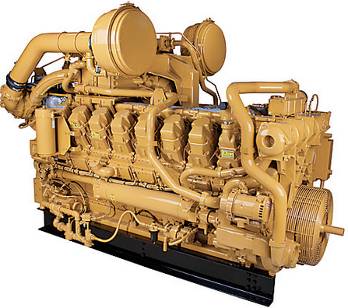

卡特彼勒氣體壓縮G3516B發動機

概述

G3500B 發動機系列為您的天然氣壓縮操作帶來多功能性、增加正常運行時間并降低運營成本。 本系列發動機可提供最低的發動機排放，而不會影響性能。適宜采用 G3500B 發動機的應用包括：氣舉、集氣裝置和井口天然氣壓縮。 Cat G3508B 天然氣發動機。 在轉速為 1400 rpm 時的額定值為 1029 bkW（1380 bhp），符合 NSPS 現場標準。

發動機技術規格

最小額定值	1029.0 bkW
最大額定值	1029.0 bkW
排放	符合 NSPS 現場標準
排量	69.3 L
進氣方式	二級渦輪增壓后冷式
飛輪和飛輪殼體	SAE 編號 00
飛輪齒數	183
重量（干式）	8401.0 kg
換油間隔	1000 小時
點火、保護	ADEM™ A3
沖程	190.0 mm
缸徑	170.0 mm

液體容量

卡特彼勒氣體壓縮發動機冷卻系統	221.5 L
潤滑油系統（加注）	424.0 L

優勢與特性

發動機設計

- 建立在 G3500 LE 久經考驗的可靠性和耐用性基礎上- 可燃燒多種氣體燃料- 堅固的柴油加強版設計延長了使用壽命，降低了擁有成本和運營成本- 在現場空氣密度較低（高海拔/高環境溫度）的情況下具有寬泛的工作速度范圍- 更高的功率密度可改善車隊管理- 高質量的發動機診斷- 對單獨氣缸進行爆震感應正時控制

超稀薄燃燒技術（ULB）

ULB 技術采用先進的卡特彼勒氣體壓縮發動機控制系統、更好的渦輪匹配、改善的空氣和燃油混合以及更精密的燃燒配方，旨在提供：- 最低的發動機排放- 最高的燃油效率- 改進的高度和速度調節- 穩定的增負載和甩負載

排放

- 符合 EPA 火花點火穩態 NSPS 排放標準（2010）- 稀薄空氣/燃油混合物為此缸徑的發動機提供更好的可用排放以及燃油效率

高級數字發動機管理

ADEM A3 發動機管理系統將速度控制、空燃比控制和點火/爆震控制整合到一個完整的發動機管理系統中。ADEM A3 的改進方面包括：用戶界面、顯示系統、停機控制裝置和系統診斷程序。

全套附件

各種出廠安裝的發動機附件縮短了包裝時間。

測試

每一臺發動機都經過滿載測試，以確保達到正確的發動機性能。

天然氣發動機額定值保護

GERP 是一項基于 PC 的計劃，旨在為用于天然氣壓縮行業的 Cat® 天然氣發動機提供現場性能。 GERP 為您的現場海拔、環境溫度、燃油、發動機冷卻液熱損耗、性能數據、安裝圖紙、技術規格表和泵特性曲線提供發動機數據。

通過全球 CAT 代理商提供產品支持

2200 多家代理商經銷店經過 Cat 工廠培訓的代理商技術人員為您的石油發動機提供全方位服務Cat 零件和人工保修預防性維護協議可用于故障出現前的維修S•O•SSM 計劃會將您的機油和冷卻液樣本與 Caterpillar 設立的標準進行比較，以確定：- 發動機內部部件的狀況- 是否存在多余的流體- 是否存在燃燒副產品- 現場的特定換油周期

超過 80 年的發動機制造經驗

超過 60 年的天然氣發動機生產經驗擁有這些制造流程能夠促使 Caterpillar 生產優質可靠的產品- 鑄造的發動機缸體、缸蓋、缸套和飛輪外殼- 機器的關鍵部件- 組裝整個發動機

標準/選裝設備

G3516B 標準設備

卡特彼勒氣體壓縮發動機進氣系統

軸流式空氣濾清器

保養指示器

可清潔

卡特彼勒氣體壓縮發動機冷卻系統

兩級增壓空氣冷卻：

發動機冷卻和增壓空氣冷卻自動調溫器

卡特彼勒氣體壓縮發動機排氣系統

干排氣歧管和渦輪增壓器殼體

飛輪和外殼

SAE 00 飛輪

SAE 00 飛輪外殼

SAE 標準旋轉裝置

卡特彼勒氣體壓縮發動機燃油系統

電子燃油計量閥

需要 7-50 psig 供氣

燃氣壓力調節器

斷氣閥

卡特彼勒氣體壓縮發動機儀器

遠程安裝式 Advisor 控制面板

互連線束

卡特彼勒氣體壓縮發動機潤滑系統

安裝在頂部的曲軸箱通氣孔

機油冷卻器

機油濾清器和機油取樣閥

排放閥

渦輪油蓄能器

API B16.3 認可的氣體/空氣驅動型預卡特彼勒氣體壓縮發動機潤滑系統

扭轉振動分析

由 Caterpillar 提供

安裝件

導軌

控制面板

4" LCD Advisor 顯示面板

散裝品

卡特彼勒氣體壓縮發動機起動系統

90 psi TDI 起動裝置

150 psi TDI 起動裝置

動力輸出

兩側前殼體

左側前方下部輔助傳動裝置

卡特彼勒氣體壓縮發動機保護系統 — 顯示/警報/停機

機油壓力過低

機油濾清器差壓

燃油或機油溫度過高

發動機機油與發動機冷卻液

溫差

冷卻液溫度過高

發動機轉速

發動機負載

蓄電池電壓

爆震

歧管空氣溫度

冷卻液 JW 入口/出口壓力

左側渦輪入口溫度

右側渦輪入口溫度

油缸端口溫度

卡特彼勒氣體壓縮發動機保護系統 — 僅顯示

工作小時數

含氧水平

常規

油漆 — Cat 黃

帶護罩的 23" 雙減振器

CSA 認證，Class 1 Division 2 Group C 和 D

G3516B 選裝設備

卡特彼勒氣體壓縮發動機進氣系統

矩形進氣口適配器

圓形進氣口適配器

充電系統

20 A 蓄電池充電器

接頭

機械接頭組件

入口接頭

卡特彼勒氣體壓縮發動機排氣系統

首次生產制造時可用的伸縮接頭

彎管和消音器

卡特彼勒氣體壓縮發動機儀器

選裝互連線束

卡特彼勒氣體壓縮發動機潤滑系統

裝運潤滑油

安裝系統

導軌

動力輸出

前短軸

資料

可用選件

包裝
