強鹿柴油發動機汽缸蓋卸下

某些情況下，需要將John Deere約翰迪爾強鹿柴油發動機從機器上拆下來維修缸蓋。請參閱“John Deere約翰迪爾強鹿柴油發動機技術手冊”上有關卸除John Deere約翰迪爾強鹿柴油發動機的步驟。

1. 排空John Deere約翰迪爾強鹿柴油發動機機油和冷卻液。

2. 拆卸渦輪增壓器和進氣歧管之間的進氣管和進油管。

3. 從渦輪增壓器上拆下排氣管。

注意： 根據需要，可以在安裝排氣歧管時從機器上拆卸渦輪增壓器。

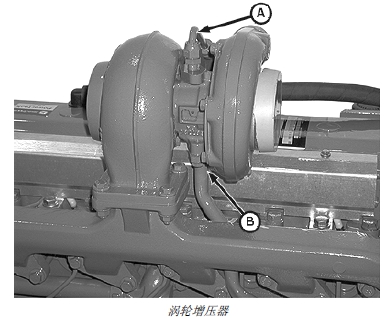

4. 在配有渦輪增壓器的John Deere約翰迪爾強鹿柴油發動機上，斷開渦輪增壓器進油管 (A) 和回油管 (B)。從排氣歧管拆下渦輪增壓器。（請參閱第 080 章中的“卸下渦輪增壓器”部分。）

A – 進油管

B – 排油管

5. 拆下排氣歧管 (A)。

6. 拆卸渦輪增壓器回油管 (B) 和隔熱板， (C)，如果已安裝的話。

7. 拆下每處排氣口的管套(D)。

8. 拆下恒溫器殼體 (E)、冷卻歧管和側端口。（參見第070 章“拆卸和安裝冷卻歧管、恒溫器和側端口（四氣門頭）。）

A – 排氣歧管

B – 渦輪增壓器裝油管

C – 隔熱板

D – 襯套

E – 恒溫器箱

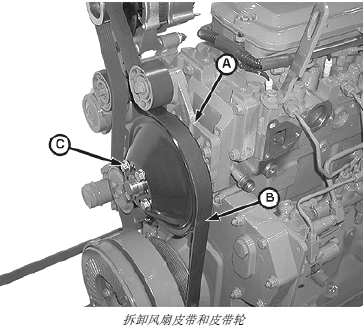

9. 松開風扇皮帶輪帶帽螺釘 (C)，取下風扇皮帶 (B) 和帶帽螺釘 (C)。

10. 從John Deere約翰迪爾強鹿柴油發動機拆下支架 (A)。

11. 從John Deere約翰迪爾強鹿柴油發動機拆下固定板 (D)。

A – 支架

B – 風扇皮帶

C – 帶帽螺釘（使用了 4 個）

D – 固定板

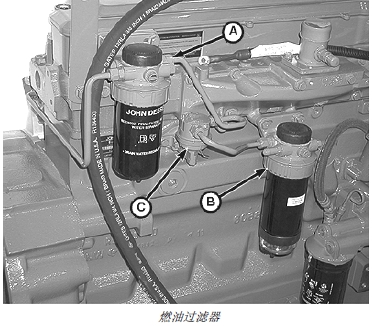

12. 根據需要，拆下燃油過濾器 (A) 和 (B) 和固定架。

13. 拆下供油泵(C)。檢查供油泵桿表面的磨損情況。如磨平或有凹坑，應更換供油泵。

14. 拆卸輸油管(D)。

15. 從John Deere約翰迪爾強鹿柴油發動機上連同橫梁 (H) 一起拆下預熱塞線束。

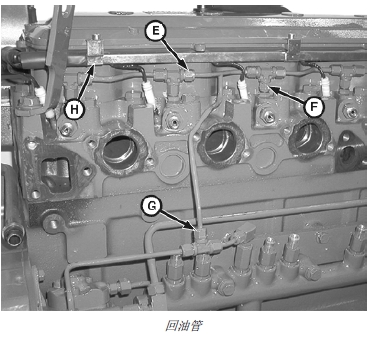

16. 斷開每個三通接頭上的裝油管螺母 (G) 和三通接頭螺母 (F)。

17. 從John Deere約翰迪爾強鹿柴油發動機拆下泄油管總成 (E)。

18. 根據需要，拆下John Deere約翰迪爾強鹿柴油發動機。（請參閱第 100 章中的“拆卸和安裝交流發電機”部分。）

A – 最終燃油過濾器

B – 初級燃油過濾器/ 油水分離器

C – 供油泵

D – 燃油輸油管

E – 泄油管總成

F – 三通接頭螺母

G – 泄油管螺母

H – 預熱塞線束架

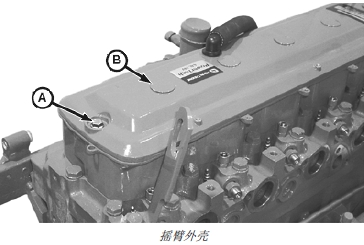

19. 從搖臂罩蓋上拆卸扣塞(B)。

20. 擰下帶有 O 形環 (A) 的帶帽螺釘和搖臂罩蓋。

A – 帶有 O 形環的帶帽螺釘

B – 扣形塞

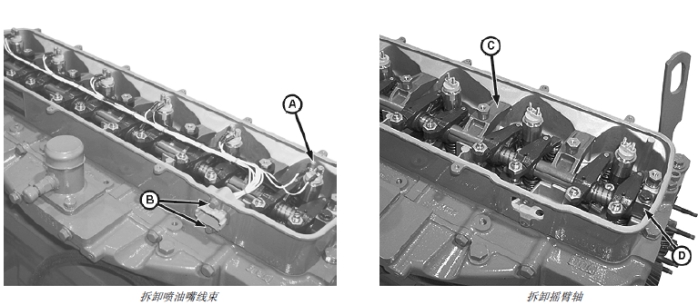

21. 拆卸所有噴油嘴的兩個螺釘(B) 和螺母(A)。拆下噴油嘴線束。

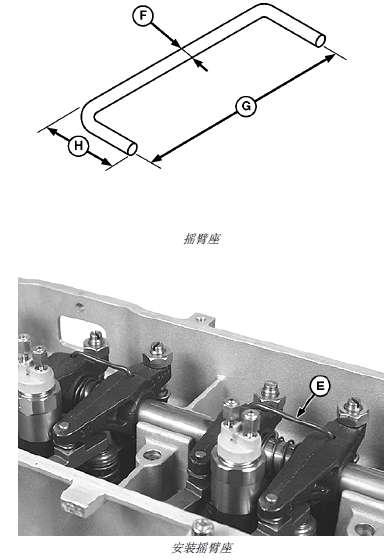

注意： 拆卸搖臂總成前，松開所有搖臂的調節螺釘。為有助于拆卸搖臂軸總成，要使用搖臂座 (E)，如圖所示。

22. 拆卸軸端卡子(D)、卡子(C) 和搖臂軸總成。

A – 螺母

B – 帶帽螺釘（使用了 2 個）

C – 卡箍

D – 端部卡箍

E – 搖臂座

F – 直徑 3 毫米（0.12 英寸）

G – 寬度 50 毫米（1.97 英寸）

H – 焊腳長度 15 毫米（0.59 英寸）

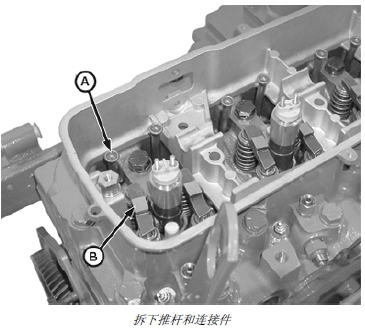

23. 拆下所有推桿(A) 并做標記，以便重新安裝時可裝回原來的位置。清潔并檢查推桿。

24. 拆下所有連接件(B) 并做標記，以便重新安裝時可裝回原來的位置。

A – 推桿

B – 連接件

25. 拆下螺釘(B) 和搖臂支座(A)。

A – 搖臂支座

B – 螺釘

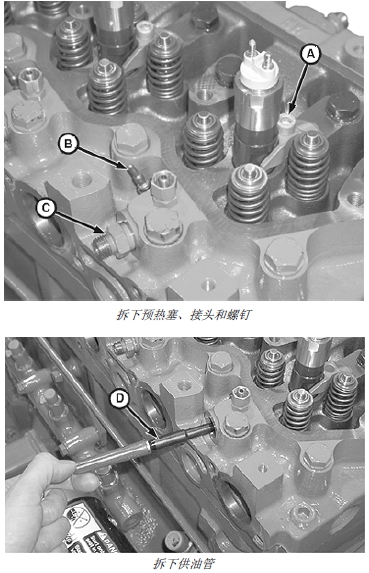

26. 拆卸每個氣缸上的預熱塞(B)、接頭(C) 和螺釘(A)。

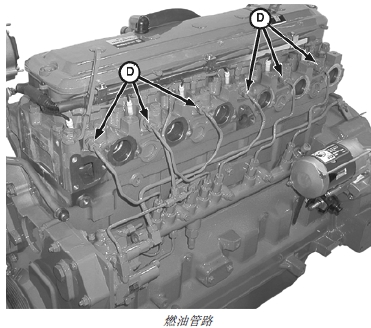

27. 用一塊磁鐵吸出供油管(D)。

注意： 噴油嘴前端銅密封仍在缸蓋中。從缸蓋拆下密封。新式John Deere約翰迪爾強鹿柴油發動機有更長的卡箍，這在拆卸時確保JDG1652 拆卸工具正確座在噴油嘴內。

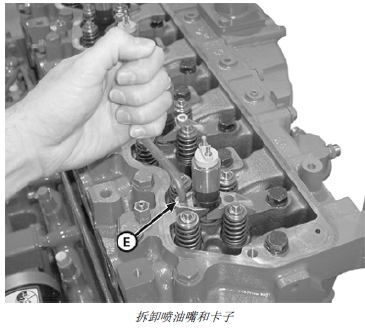

28. 用 JDG1652 噴油嘴拆卸工具 (E) 拆下帶卡箍的噴油嘴。

A – 螺釘

B – 預熱塞

C – 接頭

D – 供油管

E – JDG1652 噴油嘴拆卸工具

29. 如果缸墊失效，拆卸前應檢查并記錄每個缸蓋螺釘?shù)呐ぞ亍?/P>

檢查缸蓋螺釘?shù)呐ぞ兀?/P>

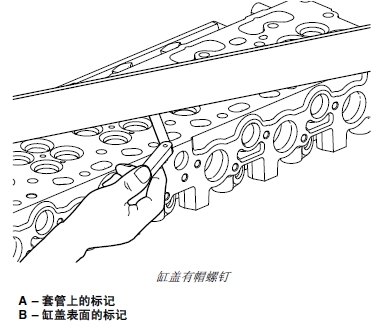

a. 在套管(A) 和缸蓋表面(B) 做參考標記（對齊）。

b. 至少擰松螺釘 1/2 圈。

c. 然后，（用扭矩扳手）再次擰緊帶帽螺釘，直到與參考標記對齊。記錄扭矩。

30. 拆卸所有缸蓋帶帽螺釘。

重要提示： 松開缸墊密封時，不得用螺絲刀或撬杠插入缸體和缸蓋之間。螺絲刀和撬杠會損傷缸體和缸蓋表面。

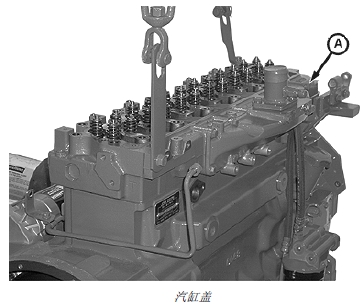

31. 用 JDG23 John Deere約翰迪爾強鹿柴油發動機吊索、或重型鏈條和絞車從缸體吊起缸蓋 (A)。如果缸蓋與缸體粘在一起，可用軟錘輕敲缸蓋。

A – 汽缸蓋

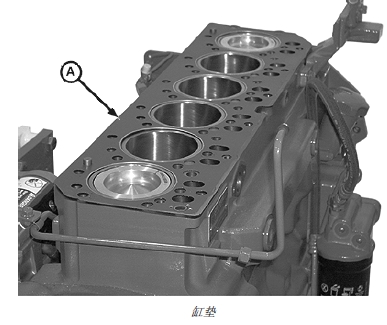

32. 拆卸缸蓋墊圈 (A)。檢查是否有機油、冷卻液或燃燒室泄漏的情況。同時，檢查使用的缸墊是否合適。

注意： 除非用螺釘和較大的平墊圈壓緊缸套，否則拆卸缸蓋后不要旋轉曲軸。（參見該章后面“檢查缸套凸起（高于缸體高度）四氣門頭”部分。）

A – 缸墊
