強鹿柴油機汽缸蓋襯墊檢查和維修順序

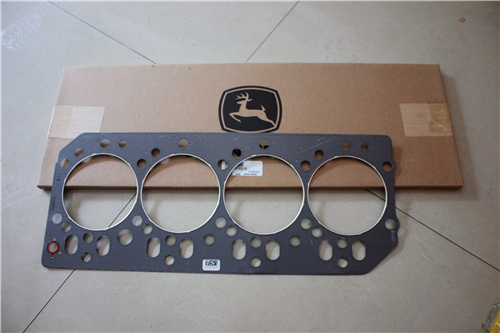

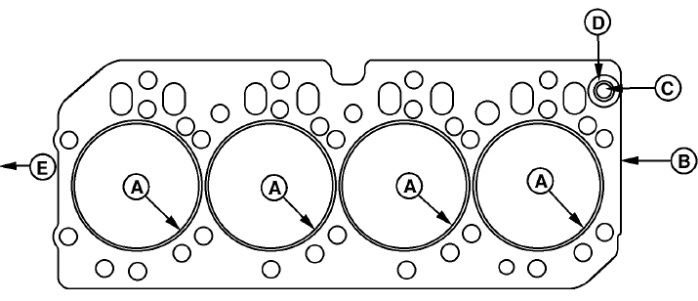

A – 燃燒密封（凸緣） B – 缸墊體

C – 搖臂油道口

D – 橡膠卷邊簧片E – John Deere約翰迪爾強鹿柴油發動機前端

缸墊密封失效或拆卸缸墊密封時，建議按下列步驟進行檢查。

1. 查看與機器運行、維護和維修相關的歷史數據，以及診斷數據。記下所有需要進一步檢查和分析的區域。

2. 拆下?lián)u臂罩蓋，并檢查機油中是否混入了冷卻液，

3. 拆卸前，記錄汽缸蓋帶帽螺釘扭矩。拆下螺栓后，檢查帶帽螺釘長度差別。

4. 用恰當?shù)钠鸬踉O(shè)備卸下汽缸蓋，操作時防止損壞汽缸蓋襯墊。（參見本章的“拆卸缸蓋”部分。）

5. 觀察拆下來的缸墊表面。

檢查燃燒室密封 (A) 是否有以下問題：

• 凸輪緣斷開/ 膨脹/ 破裂/ 變形。

• 相鄰區域燒傷/ 侵蝕。

• 點火環斷開/ 位移/ 失蹤。

• 凸輪緣密封不嚴/ 含有氣孔。

• 凸輪緣和缸墊相鄰區域變色。

• 凸輪緣表面粗糙/ 磨損/ 有溝槽。

檢查襯墊 (B) 是否出現以下情況：

• 燃燒密封中產生氣體侵蝕溝槽或煙灰沉積。

• 局部區域變色/ 硬化/ 脆化嚴重。

• 油道口部分 (C) O 形環丟失/ 損壞。

• 油道口部分 (D) 橡膠墊丟失/ 損壞。

• 油道口區域流出機油或冷卻液。

• 局部區域壓力過低。

6. 清潔組件前，檢查汽缸蓋、汽缸體和襯墊是否有燃燒氣體和液體泄漏的情況。檢查汽缸和閥門通道是否有異常沉淀。

7. 清洗缸體、缸蓋、缸套和帶帽螺釘。（參見第 020 和030 章。）

8. 繼續以下整體檢查和目視檢查：

缸蓋（參見第 020 章。）

• 檢查表面是否平整/ 光潔。

• 檢查表面是否有損壞。

• 如果重新鋪墊，檢查汽缸蓋厚度。

缸體和缸套（裝配并夾緊）（參見第 030 章。）

• 檢查每個汽缸襯套四個位置的襯套凸出量。

• 檢查汽缸間的襯套凸出量的差異。

缸體（參見第 030 章。）

• 檢查表面是否平整/ 光潔。

• 檢查表面是否有損壞。

• 檢查襯套沉孔深度（如果卸掉了襯套）。

• 檢查頂面曲軸中心線的尺寸。

• 檢查帶帽螺釘凸臺；必須干凈/ 完整。

缸套（參見第 030 章。）

• 檢查襯套凸緣是否平整/ 光潔。

• 檢查襯套凸緣厚度（如果卸下了襯套）。

• 檢查凸緣是否有損壞。

缸蓋帶帽螺釘（參見第 020 章。）

• 檢查是否腐蝕損壞。

• 檢查螺紋情況。

• 檢查標直度。

• 檢查長度。

9. 完成檢查和測量后，確定最有可能造成連接件故障的原因。對連接件組件、冷卻系統和燃油噴射系統進行必要的維修。

10. 根據本手冊維修章節中規定的技術規格和安裝步驟重新組裝John Deere約翰迪爾強鹿柴油發動機。

檢查并清潔缸蓋

1. 清洗汽缸蓋前，應先檢查燃燒表面是否有物理損傷、是否有機油或冷卻液泄漏，以及襯墊是否破損。如果存在物理損傷，如裂紋、劃傷、扭曲、閥門座“熱變形”等，應維修或更換缸蓋。檢查所有汽缸蓋通道是否有阻塞。

2. 刮下汽缸蓋上的襯墊材料、機油、積碳和鐵銹。用電動鋼絲刷清潔密封面。

重要提示： 清洗缸蓋前，一定要卸下所有塞堵，否則熱溶液會損壞零件。

3. 在化學溶液中清洗缸蓋或用溶劑和刷子清洗缸蓋。

4. 使用壓縮空氣吹干并吹通所有通道。

重要提示： 低于進氣口的進氣塞只能使用原來的液封。重新安裝塞子時，必須安裝 O 形環密封。請參閱零件目錄以獲得正確的密封。

5. 將新塞子裝到缸蓋前，清潔并檢查所有部件。

檢查汽缸蓋是否平整

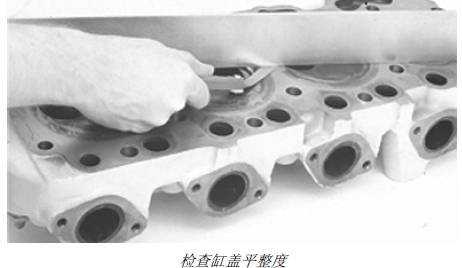

用 D05012ST 精密“斜邊”直尺和厚薄規檢查缸蓋平整度。檢查幾處的縱向、交叉和對交平整度。

技術規格

缸蓋平整度－整個長度或?qū)挾确秶鷥?nèi)可接受的最大不平整度 . . . . . . . . . . . . . . . . . . . . . . . . . 0.08 毫米（0.003 英寸）

每 150 毫米（5.90 英寸）允許最大不平整度 . . . . . . . . . . . . . . . . . . . . . . . . . 0.03 毫米（0.001 英寸）

如果不平整度超出技術規格規定的范圍，必須研磨或更換汽缸蓋。（請參閱本章后面的“測量汽缸蓋厚度”部分。）
