強鹿柴油發動機汽缸蓋的拆卸

某些情況下，需要將John Deere約翰迪爾強鹿柴油發動機從機器上拆下來維修缸蓋。請參閱“John Deere約翰迪爾強鹿柴油發動機技術手冊”上有關卸除John Deere約翰迪爾強鹿柴油發動機的步驟。

1. 排空J(rèn)ohn Deere約翰迪爾強鹿柴油發動機機油和冷卻液。

注意： 對于安裝有低高度渦輪增壓器的John Deere約翰迪爾強鹿柴油發動機，在裝入維修臺前應拆下渦輪增壓器。

2. 拆下進氣彎管。（參見第 080 章的“拆卸和安裝進氣管”部分。）

注意： 根據需要，可以在安裝排氣歧管時從機器上拆卸渦輪增壓器。

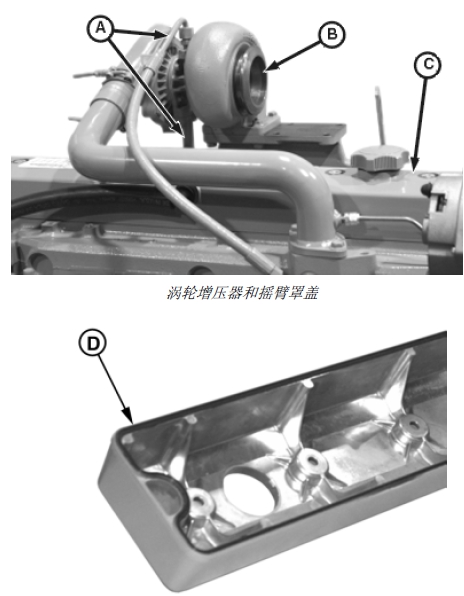

3. 在配有渦輪增壓器的John Deere約翰迪爾強鹿柴油發動機上，斷開渦輪增壓器 (B)進油管和回油管 (A)。拆卸渦輪增壓器和排氣彎管（所示為拆后的情況）。（請參閱第 080 章中的“卸下渦輪增壓器”部分。）

重要提示： 在John Deere約翰迪爾強鹿柴油發動機或缸蓋大修過程中，每次只要拆卸搖臂罩蓋，就需更換搖臂罩蓋密封圈(D)。

4. 從搖臂罩蓋 (C) 上拆下六角螺母和 O 形環。提起搖臂罩蓋。將 O 形環保存起來以備重新安裝，或必要時更換。

A – 渦輪增壓器進油管和裝油管

B – 渦輪增壓器

C – 搖臂外殼

D – 搖臂罩蓋密封圈

5. 使用定位銷拆卸排氣歧管 (E)。

注意： 某些John Deere約翰迪爾強鹿柴油發動機的恒溫器殼體/ 冷卻歧管 (F) 與缸蓋是一體的。

6. 拆下恒溫器殼體/ 冷卻歧管 (F)。

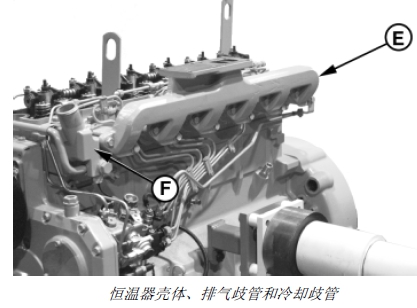

E – 排氣歧管

F – 恒溫器殼體/ 冷卻歧管

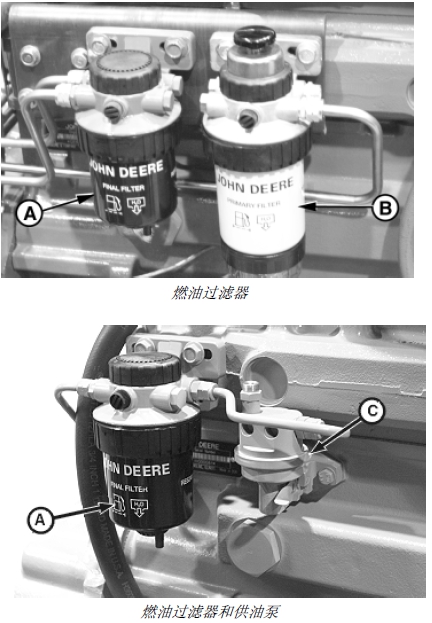

注意： 燃油過濾器(A) 和(B)、輸油泵(C) 的位置隨John Deere約翰迪爾強鹿柴油發動機和噴油泵型號的不同而有所改變。有關拆卸過濾器及/ 或輸油泵的程序, 可參見 CTM217 （機械燃油系統）、 CTM179 （配有 Bosch VP44 泵的4 級電子燃油系統）、CTM341 （配有 StanadyneDE10 泵的 12 級電子燃油系統）、或 CTM284（只有英文版）（配有 Delphi/Lucas DP201 泵的 1級電子燃油系統）中的第 02 部分第 090 章。

7. 根據需要斷開油管，拆下燃油過濾器 (A) 和 (B) 和安裝支架。

8. 拆下輸油泵 (C)，如果已安裝的話。檢查泵桿表面的磨損情況。如被磨平或有凹坑，應更換供油泵。

9. 根據需要，拆下John Deere約翰迪爾強鹿柴油發動機。（請參閱第 100 章中的“拆卸和安裝交流發電機”部分。）

A – 最終燃油過濾器

B – 初級燃油過濾器/ 油水分離器

C – 供油泵

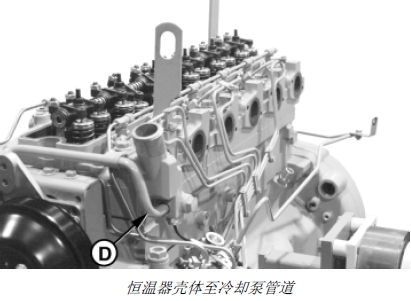

10. 拆卸恒溫器殼體至冷卻泵管道 (D)。

D – 恒溫器殼體至冷卻泵管道

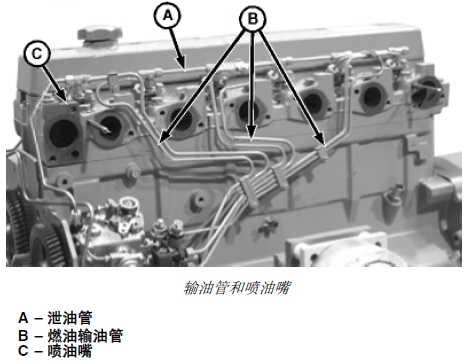

11. 泄油管(A) 和出油管(B) 按總成拆卸。拆下噴油嘴(C)。參見相應步驟：

• CTM217 （機械燃油系統）第 02 部分第 090 章的“拆卸噴油嘴”部分。

• CTM179 （配有 Bosch VP44 泵的 4 級電子燃油系統）第 02 部分第 090 章的“拆卸噴油嘴”部分。

• CTM341 （配有 Stanadyne DE10 泵的 12 級電子燃油系統）第 02 部分第 090 章的“拆卸噴油嘴”部分。

• CTM284 （只有英文版）（配有 Delphi/LucasDP201 泵的 1 級電子燃油系統）第 02 部分第 090章的“拆卸噴油嘴”部分。

注意： 拆卸搖臂總成前，松開所有搖臂的調節螺釘。

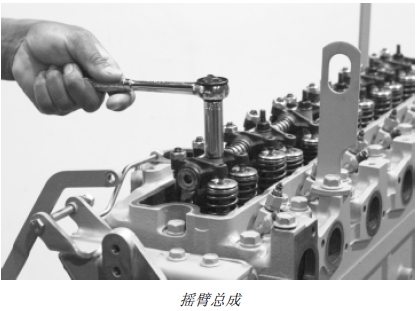

12. 拆卸搖臂總成。

13. 從噴油泵導線線束斷開冷卻液溫度連接器(A)。

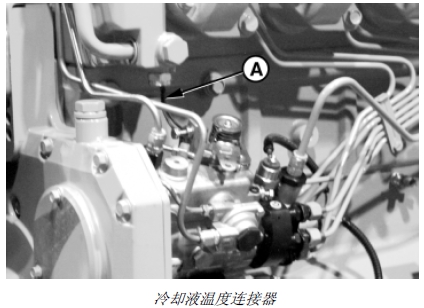

A – 冷卻液溫度連接器

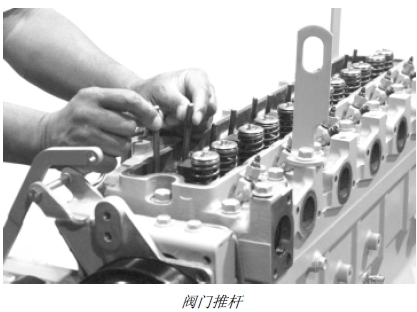

14. 拆下所有推桿并做標記，以便重新安裝時可裝回原來的位置。清洗并檢查推桿。

15. 如果缸墊失效，拆卸前應檢查并記錄每個缸蓋螺釘?shù)呐ぞ亍?/P>

檢查缸蓋帶帽螺釘?shù)呐ぞ兀?/P>

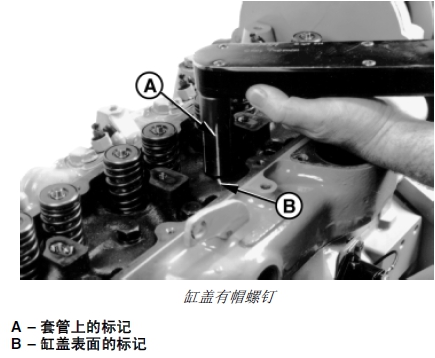

a. 在套管(A) 和缸蓋表面(B) 做參考標記（對齊）。

b. 至少擰松帶帽螺釘 1/2 圈。

c. 然后，（用扭矩扳手）再次擰緊帶帽螺釘，直到與標記對齊并記錄扭矩。

16. 拆卸所有缸蓋帶帽螺釘。

重要提示： 松開缸墊密封時，不得用螺絲刀或撬杠插入缸體和缸蓋之間。螺絲刀和撬杠會損傷缸體和缸蓋表面。

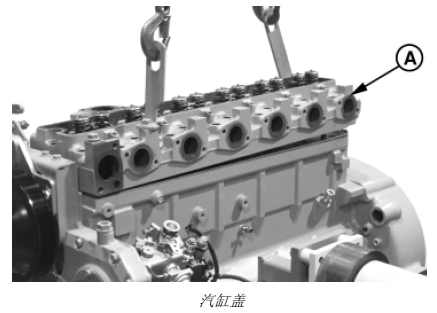

17. 用 JDG23 John Deere約翰迪爾強鹿柴油發動機吊索、或重型鏈條和絞車從缸體吊起缸蓋 (A)。如果缸蓋與缸體粘在一起，可用軟錘輕敲缸蓋。

A – 汽缸蓋

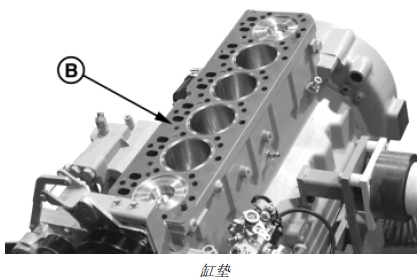

18. 拆卸缸蓋墊圈 (B)。檢查是否有機油、冷卻液或燃燒室泄漏的情況。同時，檢查使用的缸墊是否合適。

注意： 除非用帶帽螺釘和較大的平墊圈壓緊缸套，否則拆卸缸蓋后不要旋轉曲軸。（參見本章后面“測量缸套凸起（缸體以上高度）”部分。）

B – 缸墊
