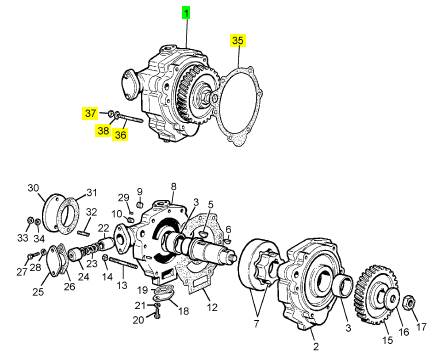

項目   零配件號碼    最近的部分號碼    描述

    1   SE116Y 1   SE116Y 油泵

    35  SE116B/26  1   SE116B/26  密封墊

    36  316495 4   316495 圖釘

    37  317012 2   317012 螺帽

    38  318210 6   318210 彈簧塾圈

    項目   零配件號碼    最近的部分號碼    描述

    2   SE116U/1   1   SE116U/1   油泵殼

    3   374/1418   2   374/1418   襯套

    4   SE116M/13  1   SE116M/13  橋

    5   506/506    1   506/506    鍵

    6   506/485    1   506/485    鍵

    7   SE116A/32  1   SE116A/32  轉子組合裝備

    8   SE116T/1   1   SE116T/1   蓋

    9   641/28 1   641/28 栓塞

    10  641/27 1   641/27 栓塞

    11  354470 2   354470 合釘

    12  SE116C/5   1   SE116C/5   密封墊

    13  316495 2   316495 圖釘

    14  317012 2   317012 螺帽

    15  SE116B/15  1   SE116B/15  油泵傳動機構

    16  88/562 1   88/562 墊圈

    17  2524/200   1   2524/200   螺帽

    18  418/182    1   418/182    切片板

    19  278/379    1   278/379    密封墊

    20  312050 2   2314 C044  固定螺釘

    21  318209 2   318209 彈簧塾圈

    22  SE125B/9   1   SE125B/9   柱塞

    23  365/534    1   365/534    彈簧

    24  SE125A/10  1   SE125A/10  帽

    25  418/163    1   418/163    切片板

    26  278/381    1   278/381    密封墊

    27  312050 2   2314 C044  固定螺釘

    28  318209 2   318209 彈簧塾圈

    29  314446 2   314446 幼蟲螺旋

    30  334/290    1   334/290    板

    31  SE597C/7   1   SE597C/7   密封墊 - 揚升泵

    32  316459 2   316459 圖釘

    33  317011 2   317011 公制的螺帽

    34  318209 2   318209 彈簧塾圈

    項目   零配件號碼    最近的部分號碼    描述

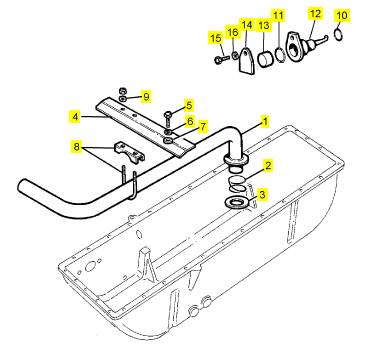

    1   SE120AB/30 1   SE120AB/30 管 - 油的吸入

    2   365/523    1   365/523    彈簧

    3   87/14  1   87/14  墊圈

    4   SE121/24   1   SE121/24   架

    5   312062 2   312062 固定螺釘

    6   318210 2   318210 彈簧塾圈

    7   318012 2   318012 墊圈

    8   819/479    1   819/479    砂箱夾

    9   318011 2   318011 墊圈

    10  576/174    8   576/174    密封O型圈

    11  576/171    8   576/171    密封O型圈

    12  SE121A/50  8   SE121A/50  活塞冷卻噴射

    13  339/37 8   339/37 橋環

    14  449/59 8   449/59 砂箱夾

    15  312063 8   312063 固定螺釘

    16  318210 8   318210 彈簧塾圈

    項目   零配件號碼    最近的部分號碼    描述

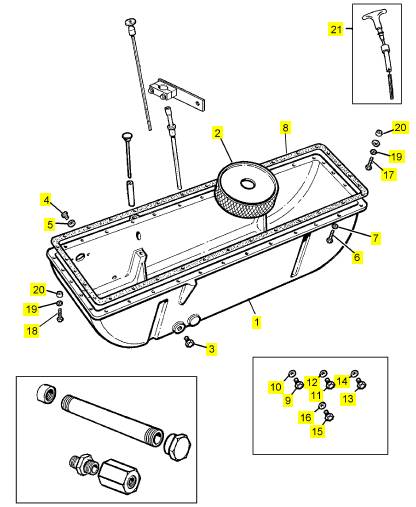

    1   8 SE50F/13 1   8 SE50/39  油底殼

    2   8 SE112    1   8 SE112    過濾器

    3   335/272    1   335/272    栓塞

    4   012504 1   012504 栓塞

    5   012653 1   012653 墊圈

    6   312064 28  312064 固定螺釘

    7   2086/010   28  2086/010   彈簧塾圈

    8   8 SE70A    1   8 SE70A    密封墊 -油底殼

    9   012503 1   335/8  栓塞

    10  012652 1   012652 墊圈

    11  012504 1   012504 栓塞

    12  012653 1   012653 墊圈

    13  012505 1   012505 栓塞

    14  012654 1   012654 墊圈

    15  012506 2   012506 栓塞

    16  276/241    2   276/241    墊圈

    17  310067 2   310067 螺拴

    18  310059 18  310059 螺拴

    19  318210 20  318210 彈簧塾圈

    20  374/1317   20  374/1317   距離塊

    21  SE123B 1   SE123B 量油計組合

保養部 分

曲 軸減 振器 - 檢 查

SCBU8190

如果 發現 油液 泄漏 ，更 換減 震器 。 減振 器中 的液

體 為硅 酮。 硅 樹脂具 有下 列特 性： 透 明, 粘滯 , 光

滑 和 膠 粘.

可基 于以下 原因， 檢查減 振器 并更換 減振器 。

•  減振 器有 壓痕 、破 裂或滲 漏。

•  減振 器上 的油 漆因受 熱而 變色 。

•  發動 機曾發 生因 曲軸斷 裂而引 起的 故障。

•  齒輪 傳動系 有并 非因 缺少機 油而 造成的 的大 量磨

損 。

氣 缸 － 檢 查

i03619091

圖 29

典型 示例

g01229602

使用 管道內 孔探測 鏡來 檢查氣 缸。 此檢 查將提 供發

動 機內 部狀 況的 信息 。

推薦帶有能上下扳動 的鏡頭的管道內孔探 測鏡。 這種

2.

3.

將冷 卻 液 液位 保 持在 距 加注 管 底部 25mm

(1.0 inch) 以內 。

清潔冷 卻系 統加注 口蓋， 檢查墊 片。 如果 密封墊

損壞， 棄置 舊的加 注口蓋 ，安 裝新的 加注 口蓋。

如果 墊片 沒有 損害 ，使 用適當 的加 壓泵 來加 壓

測試 加注 口蓋。 正確壓 力壓 印在 加注 口蓋的 正

面。 如果 加注口 蓋無法 保持 正確的壓 力， 安裝新

的加 注口 蓋。

i03619115

管 道內孔探 測鏡提供燃 燒室和缸 蓋底部的清 晰圖像。

也 建議 進行照 片或錄 象存 檔。 請咨 詢您的 珀金 斯代

理 商以獲取 有關可用的 管道內孔探 測鏡的信 息資料。

進行此程序 時，先將 管道內孔探 測鏡通過火 花塞開口

插 入氣缸 內。 使用 管道內 孔探測 鏡查找 以下情 況：

•  氣 門磨 損

•  氣門 座 上的 積碳

•  氣門 閥面 上 的積 碳

曲 軸 減振 器

- 檢 查

•

•

氣缸 壁 磨光 情況

氣缸 壁的 刮 擦情 況

曲軸 減振器 限制了 曲軸 的扭振 。 粘滯減 振器 具有位

于 液體 加注 殼體 中的 配重 。

曲軸 減振 器損 壞或 曲軸 減振 器出 現故 障會 增加 扭

•

在活 塞沖程 上限 以上的 氣缸 壁上的 積碳

振 。 這會損 壞曲軸 或其它 發動 機零部 件。 老化 的減

振 器會 在轉速 范圍 內的 變化不 定的 轉速點 引起 齒輪

系 噪聲 過 大。

減振 器發 熱可 能是 由于 過度 扭振造 成的 。 運行 期

間 ，監 測減 振器 的溫 度。

注: 如果使 用紅 外線溫度 計監 測減振 器的溫 度，要 在

相 似的載荷和轉速工況 下使用該溫度計。 保持?jǐn)?shù)據的

記 錄。 如果溫度 開始升高，縮短減振 器的檢驗周期。

如果 減振 器溫 度達 到 100 °C (212 °F)， 去請 與您

的 珀金 斯 代 理商聯 系。

檢查減 振器是 否有 凹陷、裂 紋或 液體滲 漏的跡 象。

注: 如果您 使用管 道內 孔探測 鏡，請 注意放 大效應 。

細 小刮 痕和 標記 可能 會帶 來誤 解。 可 能因 此而 導

致 不必 要 的保 養。

i03619135

被 驅 動設 備 - 檢 查

為最 大限度 減少 軸承問 題和 降低 發動機 曲軸和 被驅

動 設備 的振動 ，必 須保 持發動 機和被 驅動 設備 之間

的 具有 正確 的同 軸度 。

按照 以下制 造商 提供的 說明來 檢查 同軸度 ：

•  聯軸 器的 原始 設備制 造商 (OEM)

This document is printed from SPI². Not for RESALE

SCBU8190

39

保 養部分

被 驅動 設備 -檢查 /更 換/ 潤滑

•

被驅 動設備 的原 始設 備制造 商(OEM)

i03619076

i03619142

發 動機 空氣 濾清 器 濾芯 －更 換

被 驅動 設備 -檢 查/更 換/ 潤滑

運行過 程中 ，觀察 被驅動 設備。 查 看以下 項目：

•  不正 常的 噪音 和振 動

•  松動 的 接頭

•  損壞 的 零件

實施 所有 驅動設 備的 原始設 備制 造商(OEM)推 薦的

保 養。 有關 以下 各項的 維護說 明， 請參考 驅動 設備

原 始設 備制 造商 (OEM)的 資料 。

•  檢 查

•  潤滑 脂和 潤滑 油要 求

•  調整 的 規格

•  部件 的 更換

•  通風 的 要求

注 意

未安 裝 空氣 濾清 器濾 芯 切勿 運轉 發動 機。 空氣 濾清

器 濾芯損壞時也決不 能運轉發動機。 不要使用褶紙、

墊 圈或密封件損壞的 濾芯。 污物進 入發動機會造成發

動 機零部件的早期磨 損和損壞。 空 氣濾清器濾芯有助

于 防止 空氣 中的 碎屑進 入進 氣口 。

注 意

在發動機 運轉時切勿 保養空氣濾 清器濾芯， 因?yàn)檫@樣

會 使污 物進 入 發動 機。

如果 觸發了 保養 指示燈 ，請 更新 空氣濾 清器濾 芯。

獲 取更多 信息，請 參閱《 本手冊》 , “發動機空 氣濾清

器 保養 指示 燈 - 檢 查”。

在進 行空氣 濾清 器的保 養之 前，請 先清 潔預濾 器。

要 獲取 更多信 息， 請參閱 《 》, “發 動機 空氣粗 濾器

- 檢查 /清 潔 ”。

作業 條件可 能要求 更頻繁 地保 養空氣 濾清器 。

發 動 機

- 清 潔

i03619078

警告 ：高 電壓能 造成 人身傷 害或 死亡 。

濕氣 可能 產生 導電 回路 。

確保設備在脫機狀態(脫開公用電網或其它發電設備)，

并 被 鎖 定 和掛 系 “不 準 操作 (DO NOT OPERATE)”標

簽 。

注意

水 或冷 凝水 可能 導致 發 電機 部件 的損 害。 保護 所有

電 氣部 件 以防 暴露于 水。

圖 30

典型 示例

g01223389

清潔 的發 動機 有以 下好 處：

•  容易 檢查 到油 液滲 漏的 地方

•  最大 的熱 傳遞 特 性

1.

2.

卸下 蝶形螺 母和墊 圈 (3) 。 取下蓋 子 (2)。

拆下 舊濾 芯(1)。 在安全 的地 方處 置排放 出的 液

體。

•

保 養方 便

注: 確保 污垢 不能進 入空 氣濾清 器組 件。

3. 將新的濾 芯安裝到 空氣濾清 器組件中。 安裝蓋 (2)

并安裝 墊圈和 蝶形 螺母(3)。 擰緊蝶 形螺母 。

This document is printed from SPI². Not for RESALE

40

保養部 分

發 動機 空氣 濾清 器保 養指 示器 - 檢 查

SCBU8190

i03619134

發 動機 空 氣濾 清 器 保養 指 示器 -

檢 查

發 動機 空 氣預 濾 器-清 潔

i03619072

某些發 動機 可能裝 有與此 不同 的保養 指示燈 。

某些 發動機 配備進 氣壓 力差壓 表。 進氣 壓力 差壓表

顯 示在空氣濾 清器濾芯 之前和之 后測量的壓 力之差。

空 氣濾 清器濾 芯變 得骯臟 時，壓 差上 升。 如果 您的

發 動機配 備了不 同種類 的保養 指示 器，遵 循 OEM 的

建 議， 以便維 護空氣 濾清 器的保 養指 示器。

空氣 濾清器 保養 指示器 可能 裝在空 氣濾 清器 上或在

較 遠的 地 方。

觀察 保 養指 示器 。

如果 指示 燈是 由于 下列 事件 觸發 的， 更換 空氣 濾

清 器濾 芯 。

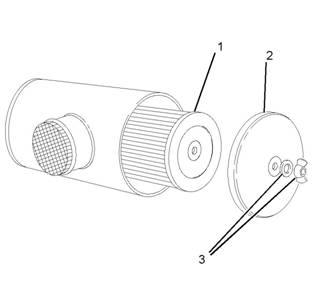

圖 32

典型 示例

g01224873

•

紅色 柱塞 鎖定 在可 見位 置。

當在 空氣 濾清 器組 件中 安裝 新濾 芯時 必須 更換 預

濾 器 (1)。

測 試保 養 指 示燈

1.

從空 氣濾清 器組件 中拆 下并清 洗預濾 器。

保養 指示 燈是 重要 裝置 。

注: 確保 污垢 不能進 入空 氣濾清 器組 件。

2. 確保 接觸面 的清潔 和干燥 。 安裝粗 濾器 。

發 動機 曲 軸箱 呼吸 器

- 清 洗

i03619105

打 開 呼吸 器

1. 確保 斷開 發動 機電 源。

2. 拆下 蝶形 螺母 (1) 和 端蓋 (2)。

圖 31

典型 保養 指示燈

要重 置保養 指示 燈，必 須按 下按鈕 (1)。

如果 保養指 示燈 不易重 置， 應予以 更換 。

g01223729

如有 必要 ，在 嚴重 多塵 的環 境下 ，保 養指 示燈 可

能 需 要頻 繁更 換。

This document is printed from SPI². Not for RESALE

SCBU8190

41

保 養部分

發 動 機曲 軸箱 呼吸 器 - 清洗

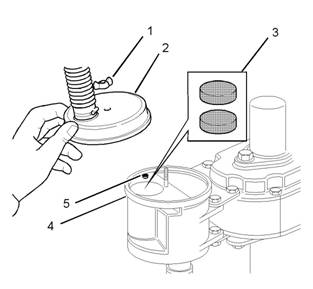

圖 33

典型 示例

g01224945

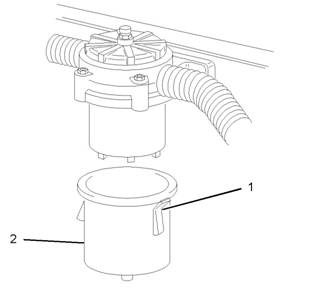

圖 34

典型 示例

g01224943

3.

4.

從呼吸 器機 身 (4) 上拆下 濾清器 濾芯 (3)。

使用 適當?shù)?清潔 液，清 潔濾 清器濾 芯 (3) 并使 濾

1.

釋放 4 個 夾具 (1)。 拆卸 濾杯 (2) 并拆 卸舊的 濾清

器濾芯 。 根據當 地法規 棄置舊 的濾清 器濾 芯。

5.

6.

7.

8.

9.

清器 濾芯 干燥。 檢查濾 清器 濾芯 是否 損壞或 老

化。 如 有必要 ，更 換濾清 器濾 芯。

清潔 呼吸 器蓋 和機 身。

將濾清 器濾 芯 (3) 安 裝到呼 吸器 機身 (4) 上。

確保 端蓋 (2) 中的 油封 沒有 損壞。 必要 時， 更

換密 封件 。

將端蓋 (2) 與銷釘 (5) 對齊。 將端 蓋安裝 到呼吸器

機身 (4) 上。

安裝 蝶形螺 母 (1)。 擰 緊蝶形 螺母 。

注: 通 過向下 拉濾 芯來 拆卸濾 芯。

2. 確保 密封件 (3) 已 安裝 到濾芯 (4)上。

10. 將 電源連接 到發 動機。 運轉 發動機 ，檢查 滲漏。

關 閉呼 吸 器 系統

確保 斷開 發動 機電 源。

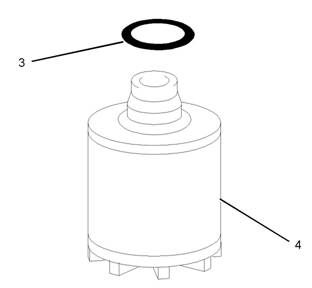

圖 35

典型 示例

g01235923

3.

安裝 新濾 清器 濾芯 。 對準 夾具 (1)。 安 裝油杯

(2)。

將電源 連接 到發動 機。 運轉 發動機， 檢查 滲漏。

This document is printed from SPI². Not for RESALE

42

保養部 分

發 動機 底架 -檢查

SCBU8190

發 動 機底 架 -檢 查

i03619137

發動 機和被 驅動設 備不 對中會 造成重 大損 害。 過份

的 振動 能引起 不對 中。 發動機 和被 驅動設 備的 過份

振 動是 由下 列情 況引 起的 ：

•  安裝 不 正確

•  螺 栓松 動

•  隔振 器 老化

確保 安裝 螺栓被 擰緊到 正確 的扭 矩值。

確保 隔振器 免于接 觸到 機油和 污物 。 檢 驗隔 振器有

無 老化。 確 保隔離 器的螺 栓已擰 緊至正 確的扭 矩。

更換 已老化 的任何 隔振 器。 更多 有關信 息資 料，請

參 閱隔振 器的 原始設備 制造 商(OEM)提供的 資料。

i03619069

發 動 機機 油 - 更 換

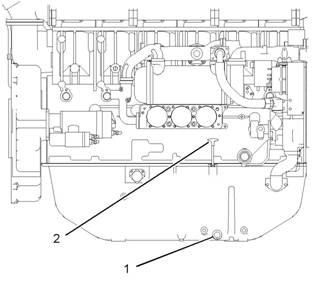

圖 36

典型 示例

3. 更換 發動 機機 油濾 清器 。

g01231597

注: 進行 保養 之前， 請先 參閱 《操作 和保 養手 冊》,

“發 動機 油樣 - 獲取 ”。

發動 機冷卻 時，請 勿排 放發動 機潤滑 油。 因 為發動

機 潤滑 油冷卻 后， 懸浮 的廢物 顆粒 會沉淀 在油 底殼

底 部。 廢 物顆 粒不 會隨 冷油排 放而 被排 除。 發 動

機 停止 時， 排放 油底 殼。 當 機油 仍是 熱時 排放 油

底 殼。 這 種放 油方 法可 使懸 浮在 機油 中的 廢物 微

粒 正常 排 放。

不按 該推薦 程序 進行操 作會 造成廢 物顆 粒隨 新機油

在 發動 機潤 滑系 統中 再循環 。

確保 將使用 的容 器大得 足以 收集 廢油。

1. 卸下排 放螺 塞和密 封墊圈 (1)。 放 掉機油 。

2. 必要時 ，更換 密封墊 圈。 安裝排 放螺塞 。 將螺塞

擰緊 至扭矩 為 68 N·m (50 lb ft)。

4.

參看 《 本手 冊》 , “發 動機 機油 濾清 器 - 更 換或

輔助 發動 機機油 濾清 器 - 更換 ” 以 便更換 發動 機

機油 濾清 器。

g01231267

圖 37

典型 示例

5. 取下 加注 口蓋(3)。 將所 需量 的發 動機機 油加 注

到發 動機 。

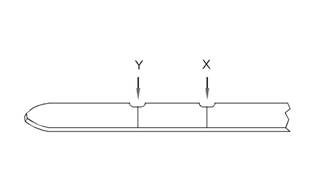

6. 檢查 油表 (油尺 ) (2)。 確 保發 動機油 在正 確的刻

度。

This document is printed from SPI². Not for RESALE

SCBU8190

43

保 養部分

發 動機 機油 濾清 器(輔 助)－ 更換

7.

運轉 發動 機并檢 查發 動機 是否 有油 液泄 漏。 使

發動 機停機 。 檢查 發動 機機油 油位 。 如有 必要

則添 加發動 機機 油。 參 看 《本 手冊》 , “發 動機

油位 - 檢 查”。

i03546295

2.

3.

4.

確保殼 體上的 密封 面干凈 。 給 新機 油濾清 器加注

清潔的 發動機 機油。 安裝 新機油 濾清 器濾芯。 將

換向 閥旋轉 至位置 A。 檢 查機油 滲漏 。

將換 向閥 旋轉 至位置 C。 使 用合 適的工 具拆 下

左側 機油 濾清 器。

確保殼 體上的 密封 面干凈 。 給 新機 油濾清 器加注

發 動機 機油 濾清 器(輔 助)－ 更換

注: 進行 保養 之前， 請先 參閱 《操作 和保 養手 冊》,

“發 動機 油樣 - 獲取 ”。

在發 動 機保 持運 轉時 更換 濾清 器

5.

清潔 的發 動機 機油。 安 裝新 機油 濾清 器濾 芯。

只用 手力 安裝 機油濾 清器 。 將換 向閥 旋轉 至位

置 A。 檢 查機 油滲 漏。

清除 所有 溢出的 發動 機機 油。

i03619139

發 動機 機 油濾 清 器－ 更 換

熱 油和 熱的 部件 可能 會 導致 人員 受傷 。 不 要讓 熱的

油 和 部件 接觸 皮膚 。

注: 進行 保養 之前 ，請先 參閱 《操作 和保 養手冊 》,

“發 動機 油樣 - 獲取 ”。

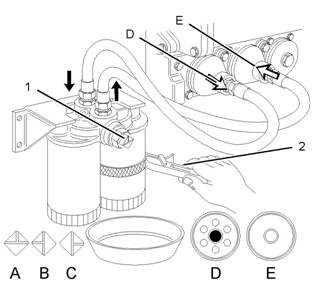

圖 38

典型 實例

換向 閥 (1) 有 三個 位置 。

• (A) 機油流 量同 時靠近 兩個 機油濾 清器 。

g01233078

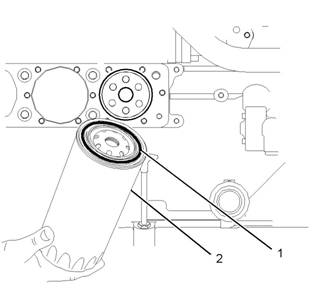

圖 39

典型 示例

所有 3 個機 油濾清 器必 須成套 更換 。

g01233082

•

•

1.

(B) 機油 流量靠 近左 側機油 濾清 器。

(C) 機 油流量 靠近 右側 機油濾 清器 。

將換向 閥旋 轉至 位置 B。 使用合 適的 工具 (2) 拆

下右 側機 油濾 清器 。

1.

2.

3.

使用適 當工具 以便拆 下機油 濾清器 (2)。 確保 殼體

上的 密封 面清 潔。

潤滑 密封環 (1)。 安裝新 機油 濾清器 濾芯。 只 用

手力 安裝 機油 濾清 器。

當安 裝了所 有 3 個機 油濾清 器時 ，使用 發動機 油

加注 發動 機。 參 閱 《本 手冊 》, “發動 機機 油 -

更換 ”。

注: 機 油流 動方向 (D 和 E)。

This document is printed from SPI². Not for RESALE

44

保養部 分

發 動機 機油 油位 - 檢 查

SCBU8190

發 動機 機 油油 位

- 檢 查

i03619100

發 動機 機 油油 樣

- 采 樣

i03619109

g01165836

熱 油和 熱的 部件 可能 會 導致 人員 受傷 。 不 要讓 熱的

油 和 部件 接觸 皮膚 。

圖 40

(Y) “最低”標 記。 (X) “最高” 標記。

注意

在發 動機 停機 時進 行該 保養 。

注: 將發 動機切換 到 停機 位置后 ，在檢查油 位之前，

請 等待十 分鐘 ，讓發 動機機 油排放 到油底 殼內。

1. 油位維 持在發 動機機 油油尺 上的“添加 ”標記 (Y) 和

“滿 ”標記 (X) 之 間。 給 曲軸 箱加油 不要 超過 “滿 ”

標記 (X)。

注意

如果在油 位超過“滿” 的標 志的情況 下運轉發 動機，這

可 能 導致 您的 曲 軸箱 和配 重浸 泡 在機 油中 。 如 果您

通 過機油驅 動曲軸箱和 配重，將 會產生過多 的阻力，

這 將 增加 發動 機 的負 載。 當曲 軸箱 和配 重 由機 油驅

動 時 ，將 產生 氣 泡。 這 將 降低 燃油 的潤 滑 特性 并導

致 動 力損 失。

2. 如有必 要， 取下機 油加注 口蓋， 添加機 油。 清潔

機油 加注口 蓋。 安裝 機油 加注口 蓋。

發動 機機 油和 濾清 器的 更換 計劃 。

潤滑 油和濾 清器 的壽命 是由 發動 機的負 載和所 提供

的 氣體 的質 量所 調節 的。

為了 確定 油液 和濾 清器 保養 的最 佳計 劃， 使用 下

面 的油 液分 析 計劃 :

啟 動機 油分 析 程序

必須 從發 動機 油底 殼的 平均 高度 抽取油 樣。 不要

從 排放 螺塞 抽取 油樣 。

前 500 個 小時的 機油 分析所 顯示 的鐵和 銅的 含量將

高 于可 接受的 參數。 這 在下面 的列表 中列出 。 發動

機 持續運 行時， 這些 含量會 降到指 定參數 范圍內 。

每 250 小時

在 最早的 500 小時運轉發動機。 更換發動機機油和發

動 機機油 濾清器 。 每 250 小時 獲取一 次油液 采樣。

通過 分析油 樣結果 ，可 以確立 趨勢。 每 位操作 員均

可 制定 發動 機的 維修 程序 。

注: 在 2000 小時 必須 更換 發動機 機油 和發 動機 機

油 濾 清器 。

潤 滑油 的關 鍵 參數

• 100 °C 時的 黏度 值 cSt 最多比 原始值 高 20%

•  不溶 解物 最 多為 重量 的 1.5%

•  總堿 值比 新油 的值 低 60%

•  硝化 程度 最 大為 30 abs/cm

•  氧化 程度 最 大為 30 abs/cm

•  水 最 多為 容積 的 0.2%

•  鐵 - Fe 低 于 20 ppm

•  銅 - Cu 低 于 40 ppm

注: Perkins Engines Stafford必須 按保養 計劃保 養。

This document is printed from SPI². Not for RESALE

所需工具 工具 零 件號 零 件 名 稱 數 量 A SE252 發動機盤車設備 1

SCBU8190

45

保 養部分

發動 機保 護裝 置 - 檢查

發 動機 保 護裝 置

- 檢 查

i03619089

轉 速 傳感 器

報警 和停機 必須操 作正 確。 報警 向操作 員提 供及時

的 警告。 關 斷裝置 有助于 防止 損壞發 動機。 在 正常

工 作時 不可能 確定 發動 機保護 裝置 是否處 于良 好的

工 作狀態 。 必須模 擬故障 以試驗 發動機 保護裝 置。

發動 機保護 裝置 的校準 檢查 將確定 報警 和關 斷裝置

在 設定點 起作用 。 確保發 動機保 護裝置 功能正 常。

注意

測試 時， 必須模 擬不 正常的 工作 條件 。

必須正確 地進行試驗 以防止發動 機受到可能 的損傷。

為防 止損壞 發動 機，只 能由 授權的 維修 人員 或您的

珀 金斯 代理 商執 行測 試。

目 視 檢查

目視 檢查所 有儀表 、傳 感器和 電氣接 線的 狀況。 查

找 松動 、破裂 或損 壞的電 氣接線 和元 器件。 應 立即

對 已損壞 的電 氣接線 或元器 件進行 修理或 更換。

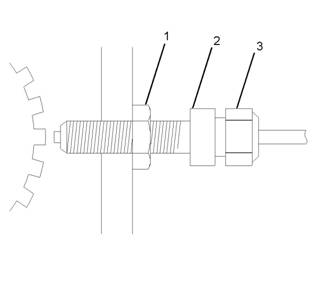

圖 41

典型 示例

1. 拆下 接頭 (3)。 松開鎖 緊螺 母(1)。

g01234089

發 動 機 轉速 /正 時 傳 感器

/ 檢 查

-

i03619071

清 潔

2.

3.

4.

5.

拆下傳 感器 (2)。 清 除傳感 器上 的任何 碎屑。

安裝 工具 (A)。

旋轉 發動 機以 便將齒 和錐 形孔 對準 。 手動 安裝

傳感 器。 當和 齒發 生輕 微 接觸 后您 必須 停下

來。 松開 傳感 器半 圈。 這將 形成 0.5 到 0.8 mm

(0.02 到 0.03 inch)的 間隙 。

擰緊 鎖定螺 母。 不 要讓 傳感器 旋轉 。 連接 接頭

確保 在執 行這 些程 序前 所有 到發 動機 的動 力都 被

斷 開 。

表 12

6.

(3)。

拆卸 工具 (A)。

正 時 傳感 器

正時 傳感器 是位于 齒輪箱 的霍 耳效應 傳感器 。

1. 拆下 接頭 (3)。 松開鎖 緊螺 母(1)。

This document is printed from SPI². Not for RESALE
