氣氣門門機機構構蓋蓋底底座座-拆拆卸卸與與安安裝裝

6.6.將氣門機構蓋底座 (5)從缸蓋上拆下。拆卸氣

門機構蓋底座時，確保線束組件未損壞。

拆卸步驟

開始:

7.7.拆下密封件 (6)（未顯示）。

a. 拆下氣門機構蓋。 請參考拆解和組裝氣門機構蓋-

拆卸和安裝以了解正確步驟。

8.8.如有必要，將大氣壓力傳感器 (10)從氣門機

構蓋底座 (5)上拆下。有關正確步驟，請參閱

拆解和裝配大氣壓力傳感器-拆卸和安裝。

注意

在檢驗、保養、測試、調整及維修產品時，務必留

心，確保液體盛裝在容器中。 在打開任何腔室或拆解

任何儲有液體的部件之前，要準備好用合適的容器收

集液體。

安裝步驟

表  34

所需工具

工具

零件號

零件描述

數量

按照本地法規和指令處置所有液體。

Loctite 5940  黑色 RTV  硅

密封膠

A

-

1

注意

保持所有零件清潔無雜質。

注意

雜質會造成快速磨損和縮短部件壽命。

保持所有零件清潔無雜質。

雜質會造成快速磨損和縮短部件壽命。

1.1.確保氣門機構蓋底座和缸蓋清潔，沒有磨損或

損壞。

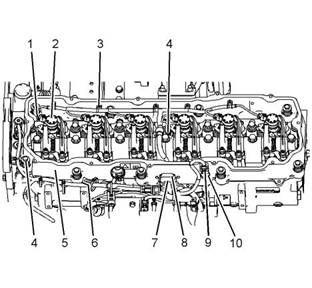

圖147

g03783103

1.1.將線束組件 (1)從所有電子單體噴油器 (2)上

斷開。

2.2.將六角頭螺栓 (3)和 (4)從線束組件  (1)上拆

下。

3.3.將線束組件 (7)從氣門機構蓋底座 (5)上的接

頭 (8)上斷開。

4.4.將線束組件 (9)從大氣壓力傳感器 (10)上斷

開。

This document has been printed from SPI2. NOT FOR RESALE

UCNR4511

81

拆解和組裝部分

圖148

g03783103

圖149

g03783099

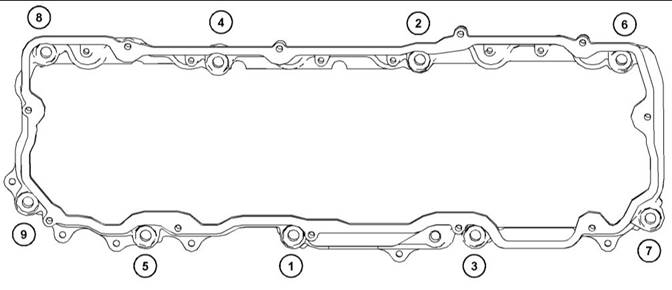

氣門機構底座擰緊順序

2.如有必要，將大氣壓力傳感器  (10)安裝到氣

門機構蓋底座 (5) 上。有關正確步驟，請參閱

拆解和裝配大氣壓力傳感器-拆卸和安裝。

6.將彈簧、墊圈和螺栓  (4)安裝到氣門機構蓋底

座 (5)上。按照?qǐng)D149中所示的數字順序用手

擰緊螺栓。

3.將工具  (A)涂抹到密封 (6)（未顯示）的兩

側。

7.擰緊螺栓  (4)至扭矩為28N·m(248lbin)。

按照?qǐng)D149中所示的數字順序擰緊螺栓。

4.將密封  (5)（未顯示）安裝到氣門機構底座

(5)的凹槽中。確保密封正確安裝到氣門機構

蓋的凹槽中。

8.將線束組件  (1)連接到所有電子單體噴油器

(2)上。

9.將新的六角頭螺栓  (3)和新螺栓 (4)安裝到線

束組件 (1)上。

5.將氣門機構底座  (5)定位到缸蓋上。安裝氣門

機構蓋底座時，確保線束組件未損壞。

This document has been printed from SPI2. NOT FOR RESALE

10

  10..將六角頭螺栓      (3)擰緊至扭矩為28N·m

(248lbin)。

82

UCNR4511

拆解和組裝部分

將螺栓 (4)擰緊至扭矩為12N·m(106lbin)

。

注:擰緊六角頭螺栓和螺栓時，確保線束組件的夾子

不受應力。

1111..將線束組件  (7)連接到氣門機構蓋底座 (5)上

的接頭 (8)上。

1212..將線束組件  (9)連接到大氣壓力傳感器  (10)

上。

結束:

a. 安裝氣門機構蓋。 請參考拆解和組裝氣門機構蓋-

拆卸和安裝以了解正確步驟。

i06062451

搖搖臂臂和和搖搖臂臂軸軸-拆拆卸卸

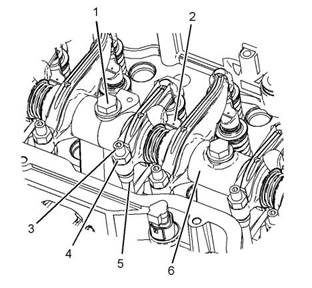

圖150

g03781764

2.2.松開搖臂上的所有螺母 (4) 。松開所有調整螺

釘 (2) 。確保所有調節器完全松開。

拆卸步驟

開始:

3.3.拆下螺栓 (1)和搖臂軸組件 (6) 。將搖臂軸組

件從缸蓋上拆下。

a. 拆下氣門機構蓋。 請參考拆解和組裝氣門機構蓋-

拆卸和安裝以了解正確步驟。

4.4.在推桿 (5)上做臨時標記。從發動機上拆下推

桿。

注意

保持所有零件清潔無雜質。

5.5.在氣門橋 (2)上做臨時標記。從氣門上拆下氣

門橋。

雜質會造成快速磨損和縮短部件壽命。

1.1.在各個搖臂上作出識別標記，以便確定正確的

安裝位置。

i06062437

搖搖臂臂-拆拆卸卸

拆解步驟

開始:

a. 拆下?lián)u臂和搖臂軸。 有關正確步驟，請參閱拆解和

組裝搖臂和軸-拆卸。

注意

保持所有零件清潔無雜質。

雜質會造成快速磨損和縮短部件壽命。

注:為了便于安裝，在搖臂軸的每個部件上做一個識

別標記。

This document has been printed from SPI2. NOT FOR RESALE

UCNR4511

83

拆解和組裝部分

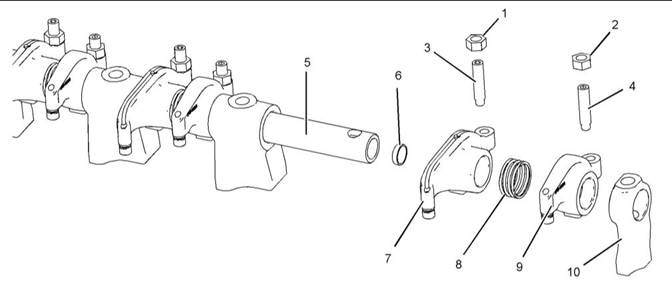

圖151

g03781883

被被彈彈簧簧力力爆爆出出的的零零件件擊擊中中，，會會招招致致人人員員傷傷害害。。

確確保保穿穿上上所所有有必必要要的的保保護護裝裝備備。。

遵遵照照建建議議的的程程序序，，并并使使用用所所有有建建議議的的工工具具以以釋釋放放彈彈

簧簧力力。。

1.1.從搖臂軸 (1)拆卸臺架 (10)、進氣搖臂  (9)、

彈簧 (8)和排氣搖臂 (7)。

2.2.如有必要，將螺母 (1)從調節器 (3)上拆下。

將調節器從排氣搖臂 (7)上拆下。

3.3.如有必要，將螺母 (2)從調節器 (4)上拆下。

將調節器從進氣搖臂 (9)上拆下。

4.4.重復步驟1至步驟3，將其余部件從搖臂軸上

拆下。

5.5.如有必要，將螺塞 (6)從搖臂軸 (1)上拆下。

i06062541

搖搖臂臂-組組裝裝

組裝步驟

注意

保持所有零件清潔無雜質。

雜質會造成快速磨損和縮短部件壽命。

1.1.用清潔的發動機機油潤滑搖臂軸的所有部件。

This document has been printed from SPI2. NOT FOR RESALE

84

UCNR4511

拆解和組裝部分

圖152

g03781883

i06062443

搖搖臂臂和和搖搖臂臂軸軸-安安裝裝

彈彈簧簧壓壓縮縮零零件件如如果果安安裝裝不不當當，，會會傷傷害害人人體體。。

為為避避免免傷傷害害，，遵遵照照出出版版的的裝裝配配程程序序，，并并穿穿上上保保護護裝裝

備備。。

安裝步驟

2.2.如有必要，使用合適的工具將螺塞 (6)安裝到

搖臂軸 (1)上。

注意

保持所有零件清潔無雜質。

3.3.如有必要，將調節器 (3)安裝到排氣搖臂  (7)

上。將螺母  (1)安裝到調節器上。

雜質會造成快速磨損和縮短部件壽命。

4.4.如有必要，將調節器 (4)安裝到進氣搖臂  (9)

上。將螺母  (2)安裝到調節器上。

5.5.將排氣門搖臂 (7)、彈簧 (8)、進氣門搖臂   (9)

和臺架 (10)安裝到搖臂軸 (1)上。

6.6.重復步驟1至步驟5，將其余部件安裝到搖臂

軸上。

結束:

a. 安裝搖臂和搖臂軸。 有關正確步驟，請參閱拆解和

組裝搖臂和軸-安裝。
