Perkins珀金斯850-854F柴油發動機T421641氣缸體總成

Perkins珀金斯850-854F柴油發動機T421641氣缸體總成供應商，Perkins珀金斯850-854F柴油發動機T421641氣缸體總成技術價格規格咨詢服務，Perkins珀金斯850-854F柴油發動機T421641氣缸體總成零配件供應，Perkins珀金斯850-854F柴油發動機T421641氣缸體總成售后服務中心，Perkins珀金斯850-854F柴油發動機T421641氣缸體總成，Perkins珀金斯850-854F柴油發動機T421641氣缸體總成詳細的技術參數，

產品咨詢

項目零配件號碼最新件號描述

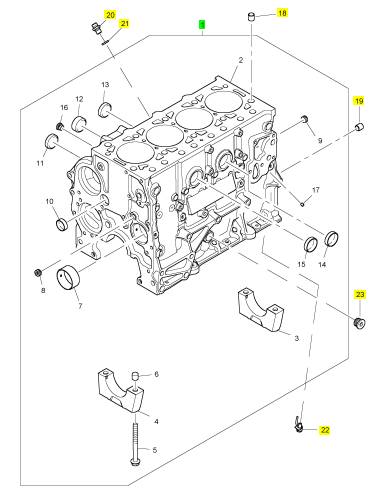

1 1 氣缸體總成

18 T411812 1 T411812 合釘

19 T411812 3 T411812 合釘

20 T411796 1 T411796 連接

21 T411815 1 T411815 墊圈

22 T412466 4 T412466 活塞冷卻噴射

23 T412481 1 T412481 栓塞

項目零配件號碼最新件號描述

2 1 氣缸體

3 1 曲軸瓦蓋

4 4 曲軸瓦蓋

5 T411811 10 T411811 螺旋

6 T411812 10 T411812 合釘

7 T419837 1 T419837 凸輪軸襯套

7 T411813 1 T419837 凸輪軸襯套

8 T411799 1 T411799 栓塞

9 T411799 2 T411799 栓塞

10 T412433 1 T412433 栓塞

11 T412422 1 T412422 栓塞

12 T412422 1 T412422 栓塞

13 T412422 1 T412422 栓塞

14 T412422 1 T412422 栓塞

15 T412422 1 T412422 栓塞

16 T411810 1 T411810 栓塞

17 T411805 4 T411805 栓塞

項目零配件號碼最新件號描述

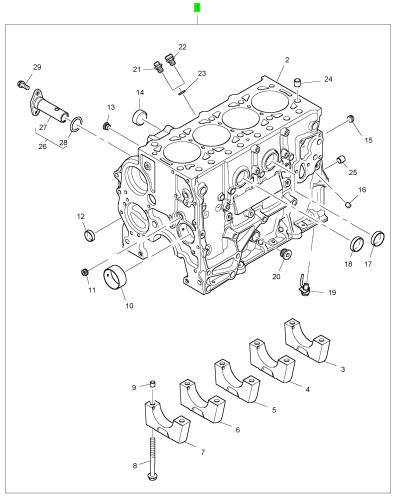

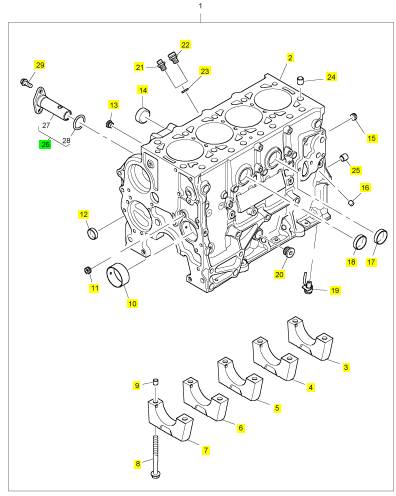

1 T421641 1 T421641 氣缸體總成

項目零配件號碼最新件號描述

2 1 氣缸體

3 1 曲軸瓦蓋

4 1 曲軸瓦蓋

5 1 曲軸瓦蓋

6 1 曲軸瓦蓋

7 1 曲軸瓦蓋

8 T411811 10 T411811 螺旋

9 T411812 10 T411812 合釘

10 T419837 1 T419837 凸輪軸襯套

11 T411799 1 T411799 栓塞

12 T412433 1 T412433 栓塞

13 T411810 1 T411810 栓塞

14 T412422 3 T412422 栓塞

15 T411799 2 T411799 栓塞

16 T411805 4 T411805 栓塞

17 T412422 1 T412422 栓塞

18 T412422 1 T412422 栓塞

19 T412466 4 T412466 活塞冷卻噴射

20 T412481 1 T412481 栓塞

21 T411796 1 T411796 連接

22 T419886 1 T419886 連接

23 T411815 1 T411815 墊圈

24 T411812 2 T411812 合釘

25 T411812 2 T411812 合釘

26 T419762 1 T419762 壓力閥

29 2314 F003 2 2314 F003 螺旋
