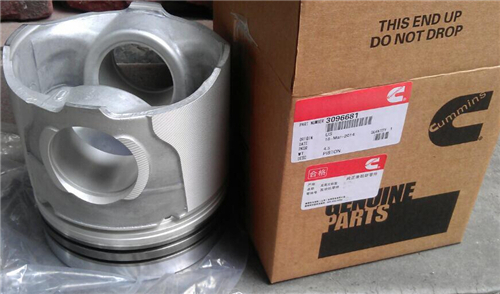

康明斯QSM11柴油發動機活塞和連桿總成

康明斯QSM11柴油發動機活塞和連桿總成供應商，康明斯QSM11柴油發動機活塞和連桿總成技術價格規格咨詢服務，康明斯QSM11柴油發動機活塞和連桿總成零配件供應，康明斯QSM11柴油發動機活塞和連桿總成售后服務中心，康明斯QSM11柴油發動機活塞和連桿總成，康明斯QSM11柴油發動機活塞和連桿總成詳細的技術參數，

產品咨詢

準備步驟

拆卸

解體

鉸接式活塞

清潔并檢查能否繼續使用

鉸接式活塞

組裝

鉸接式活塞

安裝

最后步驟

準備步驟

TOC

警告

美國一些州和聯邦政府已經確定用過的機油可能會致癌并產生再生毒性。應避免吸入機油蒸汽、誤吞以及長時間接觸用過的機油。如果不再繼續使用，應按照當地環保法規進行處理。

警告

為了減小人身傷害的可能性，應避免皮膚直接接觸熱機油。

排放機油。對于 ISM 和 QSM11 發動機，參考《ISM 和 QSM11 發動機故障判斷和排除手冊》（公告號 3666322）中的步驟 007-025，或者對于 M11 發動機，參考《M11 STC、CELECT™ 和 CELECT™ Plus 發動機故障判斷和排除手冊》（公告號 3666139）中的步驟 007-025，或參考《L10G 天然氣基本發動機故障判斷和排除手冊》（公告號 3666207）中的步驟 007-025。

拆下油底殼。對于 ISM 和 QSM11 發動機，參考《ISM 和 QSM11 發動機故障判斷和排除手冊》（公告號 3666322）中的步驟 007-025，或者對于 M11 發動機，參考《M11 STC、CELECT™ 和 CELECT™ Plus 發動機故障判斷和排除手冊》（公告號 3666139）中的步驟 007-025，或參考《L10G 天然氣基本發動機故障判斷和排除手冊》（公告號 3666207）中的步驟 007-025。

拆卸缸蓋。對于 ISM 和 QSM11 發動機，參考《ISM 和 QSM11 發動機故障判斷和排除手冊》（公告號 3666322）中的步驟 002-004，或者對于 M11 發動機，參考《M11 STC、CELECT™ 和 CELECT™ Plus 發動機故障判斷和排除手冊》（公告號 3666139）中的步驟 002-004，或參考《L10G 天然氣基本發動機故障判斷和排除手冊》（公告號 3666207）中的步驟 002-004。

拆下活塞冷卻噴嘴。對于 ISM 和 QSM11 發動機，參考《ISM 和 QSM11 發動機故障判斷和排除手冊》（公告號 3666322）中的步驟 001-046，或者對于 M11 發動機，參考《M11 STC、CELECT™ 和 CELECT™ Plus 發動機故障判斷和排除手冊》（公告號 3666139）中的步驟 001-046，或參考《L10G 天然氣基本發動機故障判斷和排除手冊》（公告號 3666207）中的步驟 001-046。

SMALL | MEDIUM | LARGE

下一個

拆卸

TOC

注意

不要用砂布或砂紙去除汽缸套上的積碳。砂布或砂紙中的氧化鋁或硅顆粒會造成嚴重的發動機損壞。不要在活塞環行程區域使用研磨劑。否則會損壞缸套。

用細纖維研磨墊，如 Scotch-Brite™ 7448（零件號 3823258）或等同物，以及溶劑清除積碳。

SMALL | MEDIUM | LARGE

前一個下一個

轉動曲軸，使連桿蓋位于下止點位置，以便進行拆卸。

松開連桿蓋螺栓。

注: 此時不要從連桿上拆下螺栓。

用橡膠錘敲打連桿螺栓，使連桿蓋從定位環上松開。

SMALL | MEDIUM | LARGE

前一個下一個

拆下連桿螺栓。

拆下連桿蓋。

拆下連桿下軸承。

在軸瓦定位舌平面上標上氣缸號和字母“L”（下瓦）。

注: 一些M系列發動機的連桿中沒有油道，上軸瓦中沒有油孔。自1995年秋開始，所有M系列發動機的連桿中均設有油道，上軸瓦中開有一個油孔。

SMALL | MEDIUM | LARGE

前一個下一個

安裝兩個連桿導向銷（零件號為 3376038）。

用一個T形活塞推桿將連桿推離曲軸。

推動連桿直至活塞環被推出缸套頂部。

SMALL | MEDIUM | LARGE

前一個下一個

用雙手取出活塞和連桿總成。

如果這些零件將重新使用，則活塞和連桿總成必須安裝在與拆卸時相同的氣缸中，以確保配合表面的正確配合。

在拆下的活塞和連桿總成上配上標簽，標出其所屬的氣缸號。

SMALL | MEDIUM | LARGE

前一個下一個

將連桿和活塞總成放入容器中，以免損壞。

SMALL | MEDIUM | LARGE

前一個下一個

在連桿和與其相配的連桿蓋上印有唯一號碼（并非氣缸號）。當把連桿和連桿蓋裝到發動機上時，連桿和連桿蓋上的號碼必須相符，并安裝在發動機的同一側。

SMALL | MEDIUM | LARGE

前一個下一個

拆下連桿上軸承。

在軸瓦定位舌平面上標上氣缸號和字母“U”（上瓦）。

SMALL | MEDIUM | LARGE

前一個下一個

解體

TOC

鉸接式活塞

使用零件號為ST-821的活塞環擴張器拆卸活塞環。

在活塞環上配一標簽，在標簽上記錄活塞所屬的氣缸號。

注: 對于 ISM 和 QSM11 發動機上的活塞環檢查，參考《ISM 和 QSM11 發動機故障判斷和排除手冊》（公告號 3666322）中的步驟 001-047，或者對于 M11 發動機上的活塞環檢查，參考《M11 STC、CELECT™ 和 CELECT™ Plus 發動機故障判斷和排除手冊》（公告號 3666139）中的步驟 001-047，或參考《L10G 天然氣基本發動機故障判斷和排除手冊》（公告號 3666207）中的步驟 001-047 以了解活塞環檢查。

SMALL | MEDIUM | LARGE

前一個下一個

用內卡環鉗拆下活塞兩側的卡環。

SMALL | MEDIUM | LARGE

前一個下一個

注意

不得使用錘子拆卸活塞銷。活塞會變形，從而卡在缸套中。

如果活塞銷不能輕易用手拆下：

將活塞和連桿總成安裝進裝有水的容器中。用沸水加熱活塞銷 15 分鐘。使用鈍工具將活塞銷推出活塞和連桿總成。

SMALL | MEDIUM | LARGE

前一個下一個

注: 從鉸接式活塞上拆下活塞銷時，活塞裙部應與冠部分離。小心避免活塞損壞。

在拆下的活塞、活塞頂、活塞裙和活塞銷上標明它們所屬的氣缸號，以便在重新使用時裝回正確的氣缸中。

SMALL | MEDIUM | LARGE

前一個下一個

清潔并檢查能否繼續使用

TOC

鉸接式活塞

警告

當使用溶劑、酸或堿性材料清洗時，請遵循制造商的使用建議。戴上護目鏡并穿上防護服，以避免人身傷害。

警告

有些溶劑易燃并且具有毒性。使用之前，應閱讀制造商的說明書。

注意

確保所用的清洗溶劑適用于鋁制品。使用錯誤的溶劑可能造成活塞損壞。

將活塞浸泡在裝有對鋁制品適用的清洗溶劑的容器中至少 30 分鐘。

用熱肥皂水和非金屬刷子清除積碳。

SMALL | MEDIUM | LARGE

前一個下一個

注意

不要使用鋼刷。鋼刷會損壞活塞環槽。不要用玻璃噴丸清潔活塞環槽。可使用零件號為3822735的胡桃殼或塑料噴丸對活塞環槽或活塞頂進行噴丸處理。用最小的有效壓力，并且不要長時間集中噴射一個區域。塑料噴丸的推薦工作壓力是276 kPa [40 psi]。鋁制活塞銷孔或鉸接式活塞的裙部不要使用玻璃噴丸或胡桃殼噴丸。否則會造成活塞銷孔損壞。

SMALL | MEDIUM | LARGE

前一個下一個

警告

當使用蒸汽清潔器時，要穿上防護服，戴好安全眼鏡或防護面罩。熱的蒸汽會造成嚴重的人身傷害。

警告

使用壓縮空氣時，戴上合適的護目鏡和防護面罩。飛揚的碎屑和臟物會造成人身傷害。

用蒸汽清潔活塞。

用壓縮空氣吹干。

SMALL | MEDIUM | LARGE

前一個下一個

警告

當使用蒸汽清潔器時，要穿上防護服，戴好安全眼鏡或防護面罩。熱的蒸汽會造成嚴重的人身傷害。

警告

當使用溶劑、酸或堿性材料清洗時，請遵循制造商的使用建議。戴上護目鏡并穿上防護服，以避免人身傷害。

警告

有些溶劑易燃并且具有毒性。使用之前，應閱讀制造商的說明書。

警告

使用壓縮空氣時，戴上合適的護目鏡和防護面罩。飛揚的碎屑和臟物會造成人身傷害。

用蒸汽或溶劑清潔連桿。用壓縮空氣吹干。

SMALL | MEDIUM | LARGE

前一個下一個

有關 M 系列活塞的檢查技術規范，參考步驟 001-043。有關 L10G 系列活塞的檢查技術規范，參考《L10G 天然氣基本發動機故障判斷和排除手冊》（公告號 3666207）中的步驟 001-043。

SMALL | MEDIUM | LARGE

前一個下一個

有關 ISM 和 QSM11 系列發動機連桿的檢查規范，參考《ISM 和 QSM11 發動機故障判斷和排除手冊》（公告號 3666322）中的步驟 001-014，或者有關 M 系列發動機的檢查規范，參考《M11 STC、CELECT™ 和 CELECT™ Plus 發動機故障判斷和排除手冊》（公告號 3666139）中的步驟001-014，或參考《L10G 天然氣基本發動機故障判斷和排除手冊》（公告號 3666207）中的步驟001-014 以了解 L10G 發動機的檢查規范。

SMALL | MEDIUM | LARGE

前一個下一個

組裝

TOC

鉸接式活塞

注意

卡環必須完全裝入到活塞銷槽中，以避免發動機在運轉期間損壞。

在活塞裙部的每個活塞銷孔中安裝一個新卡環。

注: 如果活塞繼續使用，則活塞冠、活塞裙和活塞銷必須與拆卸時一樣相互配套。

SMALL | MEDIUM | LARGE

前一個下一個

注: 所有活塞（帶襯套或不帶襯套）都必須在裝配之前正確地進行潤滑。

對于所有的活塞，都應用一塊干凈不起毛的布在下列位置上涂一層含有EP添加劑的80W-140齒輪油：

活塞冠中的活塞銷孔內徑活塞裙中的活塞銷孔內徑連桿襯套內徑活塞銷

將活塞頂裝到活塞裙中。

注: 鉸接式活塞在組裝之前無須加熱。活塞銷為滑動配合

SMALL | MEDIUM | LARGE

前一個下一個

注意

不得使用錘子安裝活塞銷。活塞會變形，從而卡在缸套中。

將連桿上的活塞銷孔與活塞裙和活塞冠的活塞銷孔對準，并安裝活塞銷。

SMALL | MEDIUM | LARGE

前一個下一個

注意

卡環必須完全裝入到活塞銷槽中，以避免發動機在運轉期間損壞。

在活塞銷孔中安裝新卡環。

SMALL | MEDIUM | LARGE

前一個下一個

圖示為控油環的截面圖。

安裝這種兩件式控油環時，必須使襯環的開口與控油環的開口成 180 度。不要重疊襯環的兩端。

SMALL | MEDIUM | LARGE

前一個下一個

使用零件號為ST-821的活塞環擴張器安裝活塞環。

頂部活塞環（1）是正扭曲結構，在環的頂側有切槽（2）。

中間環（3）是反扭曲結構，在底側有切槽（4），并具有兩度的錐面。并有一層黑色磷酸鹽涂層（5），可用于與頂環進行區別。

油環（6）是底部活塞環。

SMALL | MEDIUM | LARGE

前一個下一個

安裝

TOC

裝配前，缸體和所有零件必須保持清潔。對于 ISM 和 QSM11 發動機，參考《ISM 和 QSM11 發動機故障判斷和排除手冊》（公告號 3666322）中的步驟 001-028，對于 M11 發動機，參考《M11 STC、CELECT 和 CELECT Plus 發動機故障判斷和排除手冊》（公告號 3666139）中的步驟 001-028，或參考《L10G 天然氣基本發動機故障判斷和排除手冊》（公告號 3666207）中的步驟 001-028 以了解 L10G 發動機有關檢查缸套能否重新使用的信息。

SMALL | MEDIUM | LARGE

前一個下一個

使用一塊干凈、不起毛的布清潔連桿和軸瓦。

不得潤滑軸瓦的背面。這樣會減小軸承的工作間隙，在發動機運行時會損壞軸承。

SMALL | MEDIUM | LARGE

前一個下一個

如果不使用新軸承，舊軸承必須裝回到拆下時所在的連桿上。

將上軸瓦裝到連桿上。

軸瓦的定位舌 (1) 必須扣入連桿 (2) 上的槽中。軸瓦的端面必須與連桿蓋安裝面齊平。

SMALL | MEDIUM | LARGE

前一個下一個

使用 Lubriplate™ 105 或等同物，涂覆在軸瓦的內徑。

在缸套上涂一層干凈的15W-40機油。

SMALL | MEDIUM | LARGE

前一個下一個

將活塞和活塞環組件浸在一個盛有干凈的15W-40機油的容器中。

將活塞和活塞環組件從容器中取出，瀝盡過多的機油。

SMALL | MEDIUM | LARGE

前一個下一個

按圖示旋轉并調整活塞環的開口位置。

注: 每個活塞環的開口都不得與活塞銷或其它活塞環的開口對齊。如果活塞環的開口位置不正確，活塞環就不能正確密封。

SMALL | MEDIUM | LARGE

前一個下一個

安裝零件號為3376038的兩個連桿導向銷。

使用零件號為3823309的活塞環壓縮器壓縮活塞環。

SMALL | MEDIUM | LARGE

前一個下一個

通過附件驅動皮帶輪旋轉曲軸，使待安裝的連桿的連桿軸頸位于下止點。

SMALL | MEDIUM | LARGE

前一個下一個

通過氣缸套插入連桿，使軸瓦定位舌（1）朝向發動機的凸輪軸側，直到活塞環壓縮器接觸到缸套的頂部。

SMALL | MEDIUM | LARGE

前一個下一個

注意

不得使用金屬沖頭將活塞敲入缸套內。否則會損壞活塞環和缸套。

將活塞環壓縮器頂住缸套。將活塞穿過活塞環壓縮器推入缸套中。推動活塞，直到頂環完全進入缸套。

注: 如果活塞不能移動自如，拆下活塞并檢查活塞環是否斷裂或損壞。

SMALL | MEDIUM | LARGE

前一個下一個

用尼龍導向銷對準連桿和曲軸，同時將活塞和連桿總成推入到位。

拆下尼龍導向銷。

SMALL | MEDIUM | LARGE

前一個下一個

注: 如果不使用新軸承，舊軸承必須裝回到拆下時所在的相同的連桿蓋上。

將軸承安裝到連桿蓋上。

軸承 (2) 定位舌必須處于連桿蓋 (1) 定位槽中。

使用 Lubriplate™ 105 或等同物，涂覆在軸瓦的內徑。

用干凈的 15W-40 機油潤滑連桿螺栓的螺紋。

SMALL | MEDIUM | LARGE

前一個下一個

連桿和連桿蓋的編號必須相同，并且必須裝入正確的汽缸內。連桿蓋的號碼和連桿的號碼必須位于連桿的同一側，以防止發動機在運轉中損壞。

安裝連桿蓋和螺栓。

SMALL | MEDIUM | LARGE

前一個下一個

完成下列步驟，用交替的方式緊固連桿螺栓：

步驟 2

68 n.m [ 50 ft-lb]

步驟 4

142 n.m [105 ft-lb]

步驟 6

210 n.m [155 ft-lb]

步驟 8

完全松開

步驟 10

重復步驟 1 至步驟 3

SMALL | MEDIUM | LARGE

前一個下一個

測量連桿側隙。

連桿側隙
mm		in
0.10	最小	0.004
0.30	最大	0.012

SMALL | MEDIUM | LARGE

前一個下一個

最后步驟

TOC

安裝活塞冷卻噴嘴。對于 ISM 和 QSM11 發動機，參考《ISM 和 QSM11 發動機故障判斷和排除手冊》（公告號 3666322）中的步驟 001-046，對于 M11 發動機，參考《M11 STC、CELECT 和 CELECT Plus 發動機故障判斷和排除手冊》（公告號 3666139）中的步驟 001-046，或對于 L10G 發動機，參考《L10G 天然氣基本發動機故障判斷和排除手冊》（公告號 3666207）中的步驟 001-046。

安裝油底殼。對于 ISM 和 QSM11 發動機，參考《ISM 和 QSM11 發動機故障判斷和排除手冊》（公告號 3666322）中的步驟 001-025，對于 M11 發動機，參考《M11 STC、CELECT 和 CELECT Plus 發動機故障判斷和排除手冊》（公告號 3666139）中的步驟 001-025，或對于 L10G 發動機，參考《L10G 天然氣基本發動機故障判斷和排除手冊》（公告號 3666207）中的步驟 001-025。

安裝缸蓋。對于 ISM 和 QSM11 發動機，參考《ISM 和 QSM11 發動機故障判斷和排除手冊》（公告號 3666322）中的步驟 002-004，對于 M11 發動機，參考《M11 STC、CELECT 和 CELECT Plus 發動機故障判斷和排除手冊》（公告號 3666139）中的步驟 002-004，或對于 L10G 發動機，參考《L10G 天然氣基本發動機故障判斷和排除手冊》（公告號 3666207）中的步驟 002-004。

加注油底殼。對于 ISM 和 QSM11 發動機，參考《ISM 和 QSM11 發動機故障判斷和排除手冊》（公告號 3666322）中的步驟 001-025，對于 M11 發動機，參考《M11 STC、CELECT 和 CELECT Plus 發動機故障判斷和排除手冊》（公告號 3666139）中的步驟 001-025，或對于 L10G 發動機，參考《L10G 天然氣基本發動機故障判斷和排除手冊》（公告號 3666207）中的步驟 001-025。

運轉發動機，使之達到正常工作溫度，檢查有無泄漏。
