排放冷卻系統。參考步驟008-018。

SMALL | MEDIUM | LARGE

下一個

從渦輪增壓器和中冷器上拆下空氣跨接管。參考步驟 010-002

SMALL | MEDIUM | LARGE

前一個   下一個

排放冷卻系統。參考步驟008-018。

SMALL | MEDIUM | LARGE

前一個   下一個

注:  QSK60 發動機的每個中冷器都包含有各自的空氣跨接管。左前側和右后側的空氣跨接管的結構不同于右前側和左后側的結構，但拆卸步驟相同。

從渦輪增壓器和中冷器上拆下空氣跨接管。參考步驟 010-002。

SMALL | MEDIUM | LARGE

前一個   下一個

注:  QSK60 發動機的每個中冷器都包含有各自的空氣跨接管。左前側和右后側的空氣跨接管的結構不同于右前側和左后側的結構，但拆卸步驟相同。

SMALL | MEDIUM | LARGE

前一個   下一個

注: 插圖所示為發動機一側的安裝工序。另一側的工序是相似的。

從兩個中冷器管的每一個輸水管三通接頭上拆下 6 顆螺栓、3 個蓋板、密封墊和密封件。

從中冷器管上拆下兩個三通接頭。

SMALL | MEDIUM | LARGE

前一個   下一個

從每個中冷器上拆下螺栓、密封件定位器、密封墊和密封件。

廢棄密封件和密封墊。

SMALL | MEDIUM | LARGE

前一個   下一個

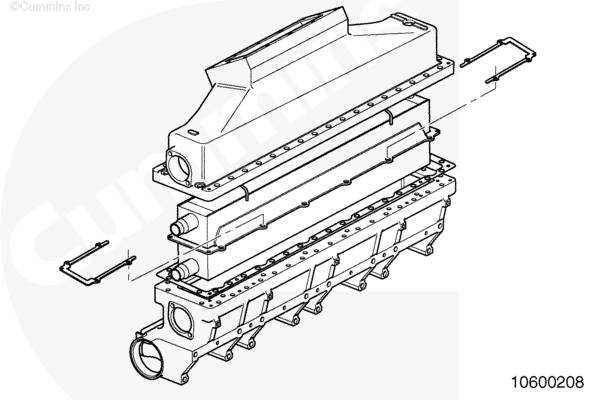

拆卸中冷器總成。參考步驟 010-002。

SMALL | MEDIUM | LARGE

前一個   下一個

拆下中冷器蓋螺栓、中冷器蓋和密封墊。

廢棄密封件和密封墊。

SMALL | MEDIUM | LARGE

前一個   下一個

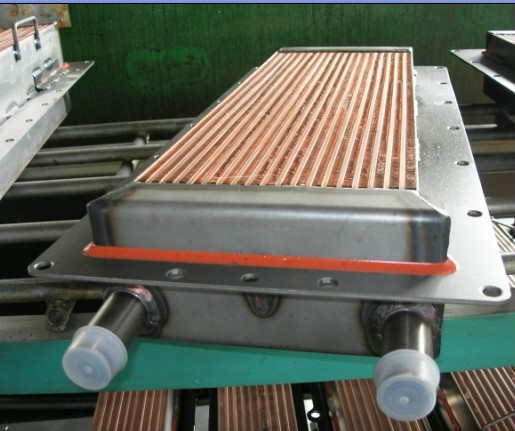

拆下中冷器芯和密封墊。

廢棄密封墊。

SMALL | MEDIUM | LARGE

前一個   下一個

注: 插圖所示為發動機一側的安裝工序。另一側的工序是相似的。

從兩個中冷器管的每一個輸水管三通接頭上拆下 6 顆螺栓、3 個蓋板、密封墊和密封件。

從中冷器管上拆下兩個輸水管三通接頭。

SMALL | MEDIUM | LARGE

前一個   下一個

從每個中冷器上拆下螺栓、密封件定位器、密封墊和密封件。

廢棄密封件和密封墊。

SMALL | MEDIUM | LARGE

前一個   下一個

拆卸中冷器總成。參考步驟 010-002。

SMALL | MEDIUM | LARGE

前一個   下一個

拆下中冷器蓋螺栓和中冷器蓋。

SMALL | MEDIUM | LARGE

前一個   下一個

拆下中冷器芯和密封墊。

廢棄密封墊。

SMALL | MEDIUM | LARGE

前一個   下一個

使用以塞堵塞住的軟管并將其連接到一個水管（如圖）。

在剩余的一根管上加一空氣管和壓力表。

施加空氣壓力并檢查有無泄漏。

將箱內的水加熱到 50°C [122°℉] 以改進測試結果。

檢查中冷器芯有無泄漏。

不要試圖修理泄漏的中冷器芯。必須更換該中冷器芯。

SMALL | MEDIUM | LARGE

前一個   下一個

注: 本步驟只顯示進氣歧管和中冷器蓋的一側，另一側與之徑向對稱。尺寸和基準線完全相同。

以前設計的進氣歧管和蓋需要移動定位銷，以便安裝新的中冷器芯。

沿進氣歧管端部 3 顆螺栓孔中間畫一條線，表示為線 A。

SMALL | MEDIUM | LARGE

前一個   下一個

沿中冷器芯安裝螺栓孔中央劃兩條線，表示為線B。

SMALL | MEDIUM | LARGE

前一個   下一個

線 A 用作基準線測量線 A 與兩條線 B 的距離，并在每條線上作兩個標記。一個距線 A 112 mm [4.41 in]，另一個距線 A 788 mm [31.02 in]。

SMALL | MEDIUM | LARGE

前一個   下一個

用沖頭沖出 4 個孔的中心。

SMALL | MEDIUM | LARGE

前一個   下一個

將進氣歧管固定在立式鉆床上。

使用 8.5 mm 的鉆頭鉆 4 個深度為 33 mm [1.3 in]的孔。

清潔鉆孔并清除碎屑。

SMALL | MEDIUM | LARGE

前一個   下一個

用 M10 X 1.5-H 的絲錐對 4 個鉆孔攻絲。

SMALL | MEDIUM | LARGE

前一個   下一個

將進氣歧管和中冷器蓋（不帶中冷器芯）組裝在一起。

SMALL | MEDIUM | LARGE

前一個   下一個

穿過螺栓孔中心劃一條線，如圖所示的線 A。

SMALL | MEDIUM | LARGE

前一個   下一個

穿過螺栓孔中心劃一條線，如圖所示的線 A 和線 B。

SMALL | MEDIUM | LARGE

前一個   下一個

用沖頭在線交叉的蓋子位置沖出中心孔。

將總成固定在立式鉆床上。

SMALL | MEDIUM | LARGE

前一個   下一個

在標記處鉆兩個孔。

使用 6 mm 的鉆頭將孔深鉆至 42 mm [1.65 in]，以加深使用 6.426 mm 鉆頭鉆出的深度為 36 mm [1.417 in] 的孔。

SMALL | MEDIUM | LARGE

前一個   下一個

解體中冷器蓋和進氣歧管。

從老位置拆下定位銷，并將它們裝入兩個新孔中。

SMALL | MEDIUM | LARGE

前一個   下一個

將新密封墊放在進氣歧管和密封墊兩個額外的定位銷孔上。

SMALL | MEDIUM | LARGE

前一個   下一個

老式中冷器蓋，零件號為 4001329 和 4001330，需要添加 4 個額外的槽，為 4 顆新中冷器安裝螺栓提供間隙。

SMALL | MEDIUM | LARGE

前一個   下一個

使用圖示尺寸對蓋進行標記。

基準線 A 位于中冷器芯出水口突出的蓋的邊緣。

SMALL | MEDIUM | LARGE

前一個   下一個

將作好標記的中冷器蓋固定在銑床上。

將銑槽用銑刀中心對準中冷器蓋上的標記和中心線 A。

移動銑槽用/平面銑刀，使之距離中心線 66 mm [2.59 in]。

使用 35 mm [1.38 in] 的銑槽用銑刀加工 4 個 20 mm [0.79 in]深的新槽。

SMALL | MEDIUM | LARGE

前一個   下一個

新槽應當與現有的 12 個槽相同。

徹底清潔中冷器蓋并清除任何碎屑。

SMALL | MEDIUM | LARGE

前一個   下一個

組裝修改后的零件。

SMALL | MEDIUM | LARGE

前一個   下一個

SMALL | MEDIUM | LARGE

圖 1

SMALL | MEDIUM | LARGE

圖2

SMALL | MEDIUM | LARGE

安裝中冷器殼體。參考步驟 010-002。

SMALL | MEDIUM | LARGE

前一個   下一個

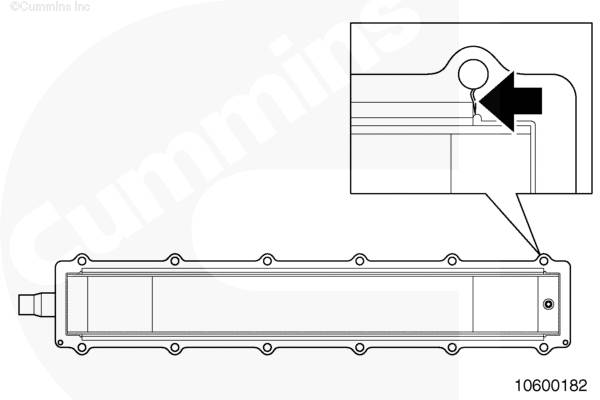

確保中冷器芯支座正確定位。

安裝中冷器芯和密封墊。

SMALL | MEDIUM | LARGE

前一個   下一個

在所有中冷器蓋螺栓的螺紋上涂覆一層防粘接潤滑劑（零件號 3824759）。

將中冷器蓋放在中冷器上并安裝 29 顆螺栓。

SMALL | MEDIUM | LARGE

前一個   下一個

按圖示順序擰緊所有螺栓。

扭矩值:  45  n.m  [33 ft-lb]

SMALL | MEDIUM | LARGE

前一個   下一個

用清潔的機油潤滑密封件。

把密封件安裝在定位器上。

用 Lubriplate™ 105 潤滑中冷器芯出水口凸臺的外徑。

將密封墊套在出水口凸臺上。

將密封件和出水口凸臺套在管上。

安裝并擰緊螺栓。

扭矩值:  10  n.m  [89 in-lb]

SMALL | MEDIUM | LARGE

前一個   下一個

注: 插圖所示為發動機一側的安裝工序。另一側的工序是相似的。

將輸水管三通接頭蓋、密封墊和密封件安裝在 4 個中冷器管上。

將兩個三通接頭安裝在 4 個中冷器管上。

用 6 顆螺栓將 3 個蓋、密封墊和密封件安裝在 4 個中冷器管的兩個三通接頭上。

擰緊螺栓。

扭矩值:  45  n.m  [33 ft-lb]

SMALL | MEDIUM | LARGE

前一個   下一個

安裝中冷器殼體。參考步驟 010-002。

SMALL | MEDIUM | LARGE

前一個   下一個

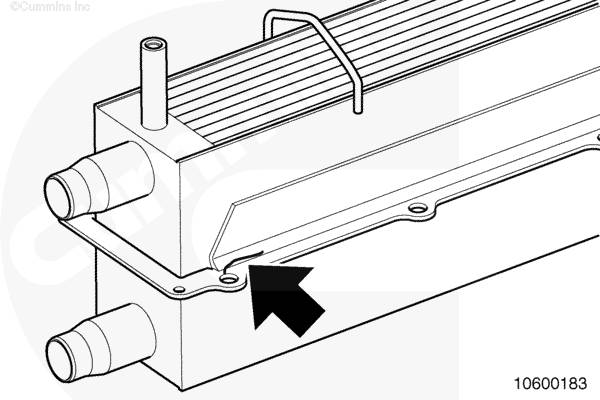

確保中冷器支架已正確固定。

安裝中冷器芯和新密封墊。

SMALL | MEDIUM | LARGE

前一個   下一個

在所有中冷器蓋螺栓的螺紋上涂覆一層防粘接潤滑劑（零件號 3824759）。

將中冷器蓋和螺栓放在中冷器上并安裝螺栓。

SMALL | MEDIUM | LARGE

前一個   下一個

按圖示順序擰緊冷器蓋螺栓。

扭矩值:  45  n.m  [33 ft-lb]

SMALL | MEDIUM | LARGE

前一個   下一個

用 Lubriplate™ 105 潤滑密封件。

把密封件安裝在定位器上。

用清潔的機油潤滑中冷器芯出水口凸臺的外徑。

將密封墊套在出水口凸臺上。

將密封件和出水口凸臺套在管上。

安裝并擰緊螺栓。

扭矩值:  10  n.m  [89 in-lb]

SMALL | MEDIUM | LARGE

前一個   下一個

將輸水管三通接頭蓋安裝在中冷器出口和進口管上。

在中冷器之間安裝輸水管三通接頭，并將供水管裝入輸水管接頭中。

擰緊輸水管三通接頭端部板的螺栓。

扭矩值:  10  n.m  [89 in-lb]

SMALL | MEDIUM | LARGE

前一個   下一個

從渦輪增壓器和中冷器上安裝空氣跨接管。參考步驟 010-002

SMALL | MEDIUM | LARGE

前一個   下一個

加注冷卻系統。參考步驟008-018。

SMALL | MEDIUM | LARGE

前一個   下一個

注:  QSK60 發動機的每個中冷器都包含有各自的空氣跨接管。左前側和右后側的空氣跨接管的結構不同于右前側和左后側的結構，但拆卸步驟相同。

從渦輪增壓器和中冷器上安裝空氣跨接管。參考步驟 010-002。

SMALL | MEDIUM | LARGE

前一個   下一個

加注冷卻系統。參考步驟008-018。

SMALL | MEDIUM | LARGE

前一個   下一個

注:  QSK60 發動機的每個中冷器都包含有各自的空氣跨接管。左前側和右后側的空氣跨接管的結構不同于右前側和左后側的結構，但拆卸步驟相同。

SMALL | MEDIUM | LARGE

前一個

注: 圖示的是  QSK60  發動機，其他發動機與此類似。

斷開支撐中冷器隔熱罩頂部的前后渦輪增壓器隔熱罩的鎖銷。

SMALL | MEDIUM | LARGE

下一個

注: 有兩個定位銷。兩個隔熱罩在拆下之前必須彼此分開。

斷開連接前后中冷器隔熱罩的鎖銷。

斷開底部油軌上的鎖銷。

SMALL | MEDIUM | LARGE

前一個   下一個

先將后中冷器隔熱罩放在底部油軌上，并將其鎖緊在后渦輪增壓器隔熱罩上。

然后將前中冷器隔熱罩放在底部油軌上，并使用定位銷將其鎖緊在前渦輪增壓器隔熱罩上。

將兩個中冷器隔熱罩的底部鎖緊在底部油軌上。
