卡特彼勒柴油發動機監控系統

卡特彼勒監控系統

(1) – 1: 結構

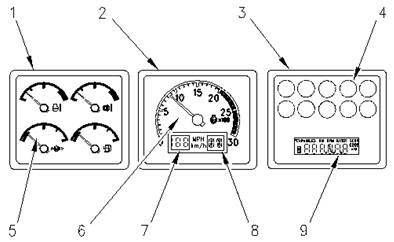

卡特彼勒發動機顯示器的組成:

1. 四塊表組模塊                                 6.  轉速計
2. 速度里程/轉速計模塊                          7.  速度讀出器
3. 主顯示模塊                                   8.  變速箱檔位讀出器
4. 報警指示器                                   9.  信息顯示區
5. 表

.   1  發動機速度, 機器速度, 變速箱檔位

2. 冷卻液溫度
3. 變速箱油溫
4. 液壓油溫
5. 燃油位

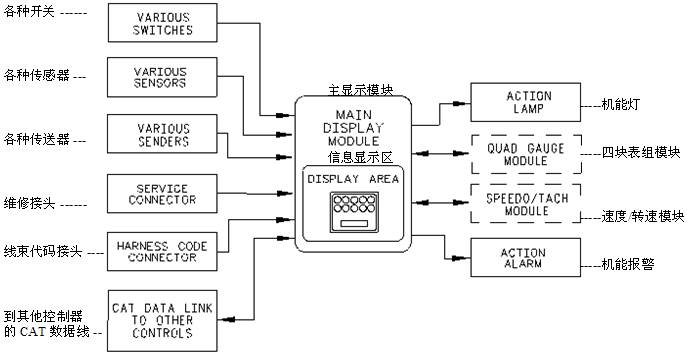

2.卡特彼勒監控系統 操作模式:

(2) – 1: 卡特彼勒監控系統 (CMS ) 操作模式說明. (2)- 1- 1: 駕駛員模式

MID: 模塊標識符號

        .030: 卡特彼勒監控系統

        .036: 發動機控制 (ADEM)

        .079: 靜液壓電控系統

        .039: 機器控制系統

CID: 部件標識符號

FMI: 故障代碼標識符號

卡特彼勒監控系統 操作方式:

卡特彼勒監控系統 (CMS ) 模式說明:

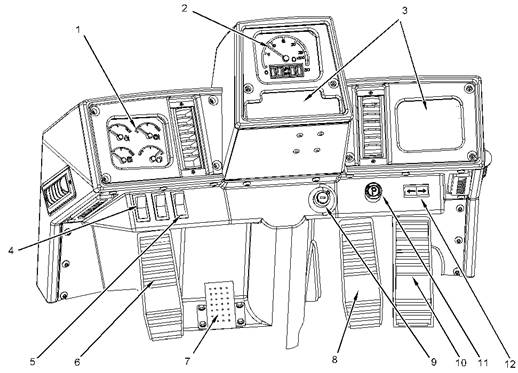

駕駛員控制. (3)- 1- 1顯示器的組成. (3)- 1- 1-A: 儀表盤

1. 表顯示器
2. 里程/轉速顯示器
3. 指示器
4. 駕駛員模式開關
5. 油門鎖控制 ( ON: 推開關上部, 即是接合: 保持發動機在當前速度. OFF: 推開關下部, 或輕踏右制動踏板即是釋放. )

6  行車制動控制

7  發動機制動控制

8  行車制動控制

9  發動機起動開關

10  油門控制

11  停車制動控制 ( 向外拉鈕, 接合停車制動, 向內推鈕, 釋放停車制動. )

12  轉向信號

卡特彼勒電噴發動機保護設置

• 發動機報警、降功率、停車可以根據用戶要求設置
• 允許改編設置點（在許可范圍內）
• 允許改編延遲時間（在許可范圍內）
• 允許對某特定的報警、降功率或停車選擇“開”或“關”
• 對于原廠鎖定的參數，可以申請工廠密碼進行修改

卡特彼勒電噴發動機保護

1. 報警燈將持續亮
2. 以“高水溫報警”事件為例，報警故障將被作為一個“事件（EVENTS）”記錄在發動機ECM中。
3. 儀表將在狀態欄中顯示“高水溫報警”

當一個降功率事件發生時：

1. 報警燈將閃爍
2. 以“高水溫降功率”為例，一個“高水溫降功率”事件將被記錄在發動機ECM中。
3. 儀表將在狀態欄中顯示“高水溫降功率”。
4. 發動機將每秒降低1%的額定功率，直到降功率25%。

• 當機油壓力不在正常的壓力范圍時CMS就會報警.機油壓力的正常工作范圍是0-690 KPA
• 發動機的機油壓力隨著發動機速度的變化而變化.當發動機在怠速時的機油壓力高于上限,ECM就讀取到壓力值,此時發動機正常工作.如果發動機機油壓力降到低線以下,就會發生如下的情況:

  ------在ECM的內存產生事件記錄

  ------產生三級報警

  ------發動機的功率下降

• 在上頁圖中,若速度=1200 RPM 時:

       1:機油壓力點的壓力, 發動機會報警

       2:機油壓力回到A.B點之間, 發動機依舊報警

       3:機油壓力回到A點之上,發動機回復正常

• 對降功率的情況與報警的情況是類似的

卡特彼勒電噴發動機ECM自診斷

卡特彼勒電噴發動機ECM對所有傳感器進行自診斷：

如果傳感器或線路短路或開路：

• 報警燈亮、故障燈閃（輸出故障代碼）。
•  ECM同時記錄激活的故障和存檔的故障。
• 對溫度和壓力傳感器，錯誤的數值不觸發保護系統（采用默認數值），發動機工作受影響但不停車，轉速和功率受到限制。要求馬上安排維修。
• 對轉速及正時傳感器，只有當主/輔傳感器都出故障時發動機才停車。
• 對油門位置傳感器，發動機在低怠速下運行。
• 對HEUI發動機的液壓觸動控制閥，當信號線對地短路時發動機將停車，其他線故障使發動機繼續運行。

如果傳感器或線路臨時故障：

• ECM只記錄存檔的故障。

卡特彼勒電噴發動機功率補償

• 環境溫度補償
• 自動高溫降功率
• 海拔高度補償
• 自動高海拔降功率

卡特彼勒電噴發動機CONTROL（控制盒）

1、兩個15A保險（可復位）
2、報警燈、診斷燈
3、鑰匙開關（啟動保護）
4、PTO調速開關（與TPS高位優先）
5、小時計
6、停機按鈕（停機后請即復位）

卡特彼勒電噴發動機PANEL（綜合儀表板）

1、15A保險（可復位）
2、報警燈、診斷燈
3、鑰匙開關（啟動保護）
4、PTO調速開關（與TPS高位優先）
5、停機按鈕（停機后請即復位）
6、診斷接口
7、機油壓力表、水溫表、燃油壓力表、電壓表、轉速表
8、保養指示燈、保養復位開關

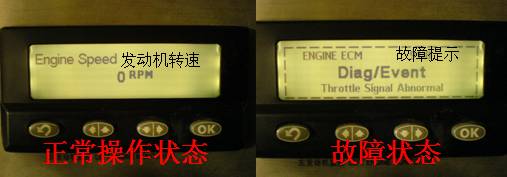

卡特彼勒發動機MESSENGER（參數顯示器）

1、發動機運行參數顯示
2、同一屏僅能同時顯示兩個參數
3、可顯示故障代碼及英文描述

診斷代碼讀取方法(診斷代碼讀取)

診斷指示燈可用于診斷碼的讀取，操作步驟如下：
1、 將點火鑰匙轉動到ON位置。在讀取診斷碼時，不需要起動發動機，也不需要使發動機處于運轉狀態。診斷指示燈將以5秒的間隔閃亮。
2、 各診斷碼由兩位數字組成。指示燈將以閃動的形式對診斷碼進行顯示。讀數時，診斷碼各個數位上的數字將以指示燈閃動的次數來表示。指示燈每秒閃動2下，顯示完診斷碼第一位數字后，指示燈停頓1秒鐘后將對第二位數字進行顯示。顯示完第一個診斷碼之后，指示燈停頓2秒后將對第二個診斷碼進行顯示。

卡特彼勒發動機MESSENGER缺省狀態

卡特彼勒發動機MESSENGER返回主菜單
