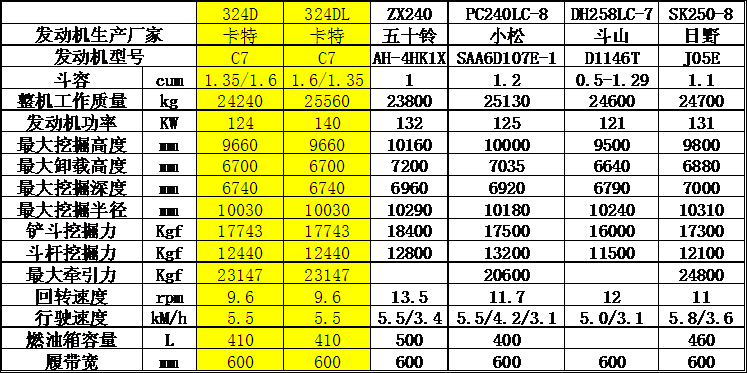

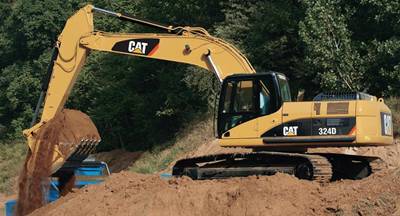

卡特彼勒324D/324DL維修技術參數

斗容：1.35m3

工作質量：24 240 kg

飛輪功率：140 kW

u     發動機

u     液壓系統

u     結構

u     操作臺

u     動臂和斗桿

u     作業機具 － 附件

u     維修和保養

Ø       采用 ACERT™ 技術的卡特彼勒 C7 發動機，可提供更高的功率，以更低的速度運行，從而提高燃油效率并降低磨損。

Ø       發動機轉速自動控制：兩級觸摸式控制能最大限度地提高燃油效率，降低噪聲等級。

Ø       ADEM™ A4 發動機控制器，能跟蹤發動機和機器的狀況，確保發動機以最高效率持續運轉。

Ø       多重燃油噴射輸送系統實現了高精度的噴射。精確控制的燃燒環節可以降低燃燒室溫度、減少排放、優化燃油燃燒過程。這使您花費的燃油成本能產生更多工作量。

Ø       靈活的燃油模式選擇，標配經濟模式。

Ø       功率管理實現高功率和標準功率切換，兼顧惡劣工況和燃油經濟性的平衡。

Ø       冷卻系統與發動機室完全隔開，帶離合器風扇降低了噪聲。

Ø       徑向密封式空氣濾清器有兩個濾芯，同時有堵塞報警功能。

Ø       發動機安裝支架采用了與發動機組件相配的橡膠隔離安裝支架。隔離頂蓋、油底殼、多次噴油策略、絕緣正時室蓋、模制曲軸箱和齒輪傳動系改良等設計改進則進一步降低了噪聲。

Ø       324D 液壓系統和零部件的位置設計合理，可提供高系統效率。主泵、控制閥和液壓油箱的位置彼此靠近，使零部件之間的連接管線更短，從而減少了管線中的摩擦損失和壓力下降。散熱器位于上部結構的駕駛室側，這種布局進一步提高了操作員的舒適性。這樣可使空氣從操作員一側進入發動機室，而熱空氣和相應的發動機噪音從與操作員相反的一側排出，從而減少了傳遞給操作員的發動機室熱量和噪聲。

Ø       在所有工作條件下，液壓交互感應系統均可充分利用兩個液壓泵提供充分動力。隨著機具速度加快，樞軸的旋轉更快、更有力，生產率也得以提高。

Ø       動臂和斗桿再生回路可以在動臂下降和斗桿縮回的操作過程中節省能量，從而提高效率，減少周期時間和壓力損失，以獲得更高的生產率、更低的運營成本和更優良的燃油效率。

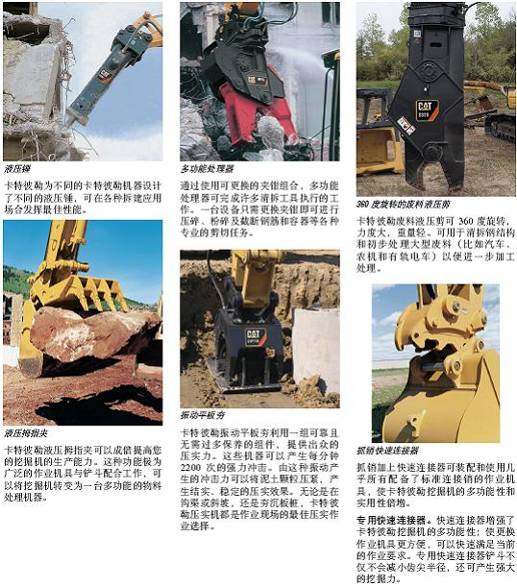

Ø       輔助閥是 324D 的標準配置。控制回路作為附件提供，可用于操作中高壓作業機具，例如液壓剪、抓斗、液壓錘、粉碎機、多功能處理器以及振動平板夯。

Ø       液壓油缸緩沖器。液壓油缸緩沖器位于動臂油缸的連桿端和斗桿油缸的兩端，這樣可以減振，同時降低噪聲等級并延長零部件使用壽命。

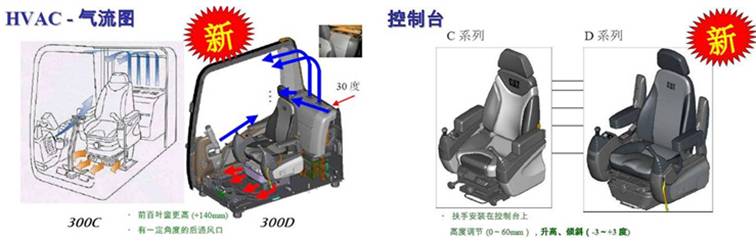

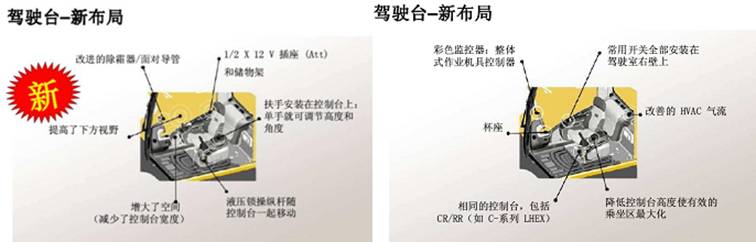

Ø       工作臺寬敞、安靜而舒適，從而可以確保操作員在一個長時間的工作日內保持高生產率。空調和附件開關很方便地位于右側壁上，而鑰匙開關和油門表位于右側控制臺上。監控器易于觀察，盡可能加大了可視范圍。

Ø       標配點煙器、飲料架、衣鉤、工作小時計、文件架、雜志架和儲物格等

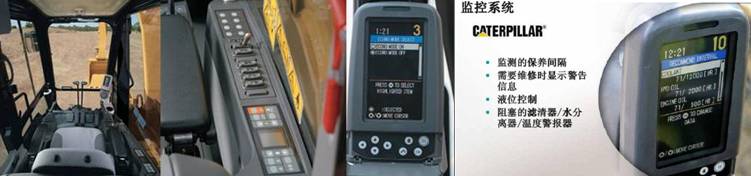

Ø       監視器：液晶顯示，角度可以調整，以便盡可能避免陽光照射而眩目，并能夠顯示中文和其它26 種語言的信息。

Ø       新型懸浮式座椅可進行多向調節，以適應操作員的身材和體重，包括前后、高度和重量。還可配備可調節的寬扶手和可卷收安全帶。

Ø       正壓過濾通風的增壓駕駛室是標準配置。利用左控制臺上的開關可以選擇新鮮空氣或循環空氣。

Ø       無框式車窗玻璃設計，更大的視野

Ø       前柱安裝的雨刷器，不影響視野

Ø       帶遮陽板的加大天窗可提供寬廣的視野和良好的通風。

多達 95% 的結構焊接由機器自動完成。機器自動焊接的焊透力是人工焊接的三倍以上。

X 形、箱型截面的車斗結構具有極佳的抗扭曲能力。機器自動焊接的履帶支重輪架是壓制成形的五邊形結構，具有更高的強度和更長的使用壽命。

堅固的主機架設計精良，可最大限度地提高耐用性和材料的有效利用率。

結實耐用的卡特彼勒底盤系統可吸收應力并提供極佳的穩定性。

履帶支重輪、托鏈輪和惰輪均已密封并保持潤滑，具有很長的使用壽命，使機器在工地作業時間更長。

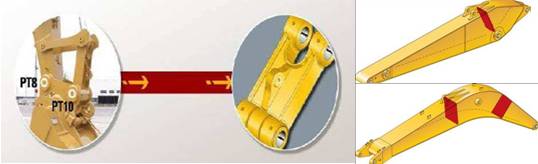

p      動臂。動臂的橫截面積大，帶有內部隔板，從而具有很長的使用壽命和耐久性。

p      斗桿。斗桿由高抗拉強度的鋼制成，采用大的箱型截面設計，并且內部裝有隔板和附加的底部護板。

鏟斗連桿銷已加大，從而改善了可靠性和耐用性前連桿機構上的所有銷都有厚的鍍鉻涂層，使其耐磨、耐腐蝕。

p      鏟斗連桿機構。動力連桿提高了耐久性，增強了在關鍵提升位置的機器提升能力，并且相對于以前的吊耳更易于使用。

卡特彼勒鏟斗延長了保養周期，并降低了維修成本。

Ø       雙半徑設計可以增大后底部間隙并減小磨損量

Ø       鉸鏈組件采用機器人焊接，可以增大焊接的穿透力并延長使用壽命

Ø       高強度熱處理鋼在高磨損區域超過 T-1 標準

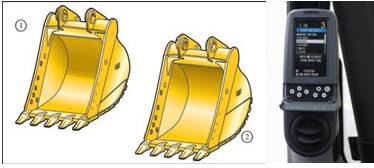

Ø       ①重型鏟斗(HD)*  ：重型 鏟斗用于范圍廣泛的中等磨損性物料，如混合土、粘土和石塊。HD 鏟斗擁有最好的裝載和傾卸特性，更容易倒空粘性的物料。 結構比 GP 鏟斗更堅固。

Ø       ②重型巖石鏟斗(HDR)：重型巖石鏟斗用于高磨損應用條件，比如碎石和花崗巖中的快速裝載,特點包括:

l       最厚的耐磨板，延長鏟斗在惡劣應用環境中的使用壽命

l       鏟斗側面的耐磨側板更高，以在石質土作業中獲得最大保護

l       鏟斗加裝了側擋板，以獲得最佳側擋板保護，或加裝側刀，以獲得最佳的裝載特性和最大的鏟斗磨損保護

Ø       通過將液壓流量、壓力和操作員控制裝置配置為與某種作業機具相匹配，選裝的作業機具控制系統可以提高作業機具的生產率。系統的多功能性使其可以使用各種工具。

我們提供了各種工廠安裝的附件供您選擇，可提高機器性能并改善工作場地的管理。

p      站在地面上便可進行維修

p      雙濾芯結構，使濾清效率更高

p      油泵室、散熱器室通過檢修門能夠站在地面上維護。

p      膠囊式液壓回油濾清器，維護方便，防止污染。

p      集中地潤滑脂潤滑點。

p      全封閉的風扇護罩，防止發生危險。

p      專門設計的防滑板有效防止跌倒，并能防止泥土落入車架。發動機機油和冷卻液的 S•O•SSM采樣口和液壓測試口。卡特彼勒電子技師 (卡特彼勒 ET) 電子維修軟件的測試連接口位于駕駛室之后。

p      延長的維修保養周期。
