卡特彼勒CAT柴油發動機ET 故障檢測軟件

卡特彼勒CAT柴油發動機ET 故障檢測軟件簡介：

CAT ET 軟件可在個人電腦的Microsoft Windows下運行。通過數據轉換器和數據線與發動機上的電子控制模塊(ECM)連接，設定參數，診斷現有的和潛在的發動機故障，通過所提取的數據進行故障和設備運行狀況的分析并可將所記錄的數據打印或以電子文本存檔。

卡特彼勒CAT柴油發動機ET 故障檢測軟件功能：

Ø       快速檢測記錄的和現有的故障；

Ø       直觀檢測已發生并存儲在發動機ECM中的無規律故障；

Ø       監測發動機運行狀況的實時參數（溫度，壓力…等）；

Ø       采集/記錄運行參數及操作狀況；

Ø       根據參數創建曲線圖；

Ø       直觀并可改變電控器的參數配置；

Ø       履行診斷，測試和標定；

Ø       打印診斷報告；

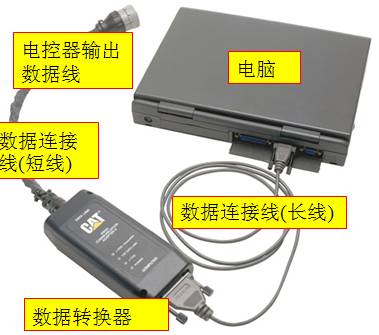

ET 與卡卡特彼勒柴油發動機電控器及數據轉換器的連接

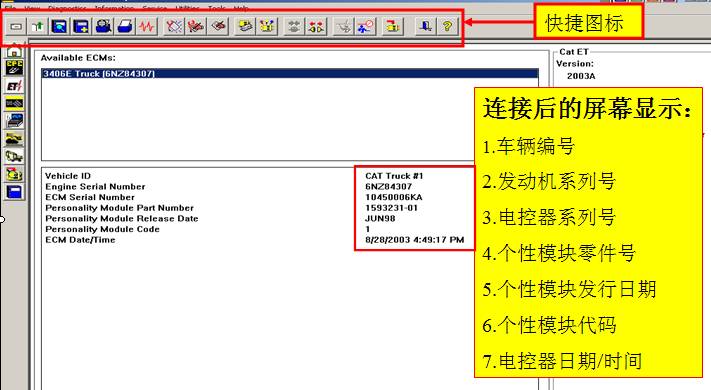

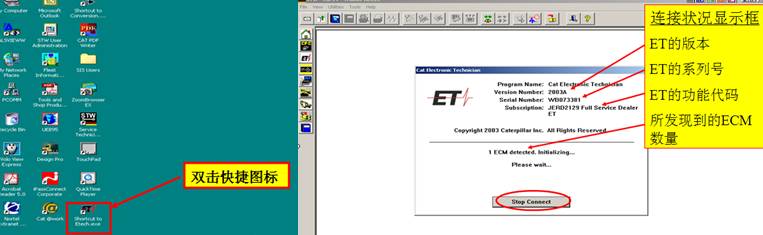

卡特彼勒柴油發動機ET 的啟動及界面簡介

卡特彼勒柴油發動機檢測, 診斷和測試功能:

v      檢測現有故障

v      監測記錄的故障

v      測試

ü       噴油器電磁閥測試

ü       系統故障排除的設定

ü       定制測試

ü       斷缸測試

ü       漂移測試

事件記錄

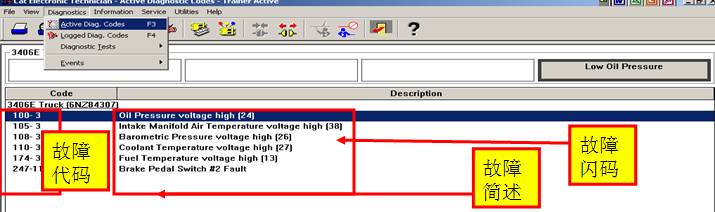

卡特彼勒柴油發動機現有故障:

故障仍然存在, 需排除.故障排除后代碼自動消失

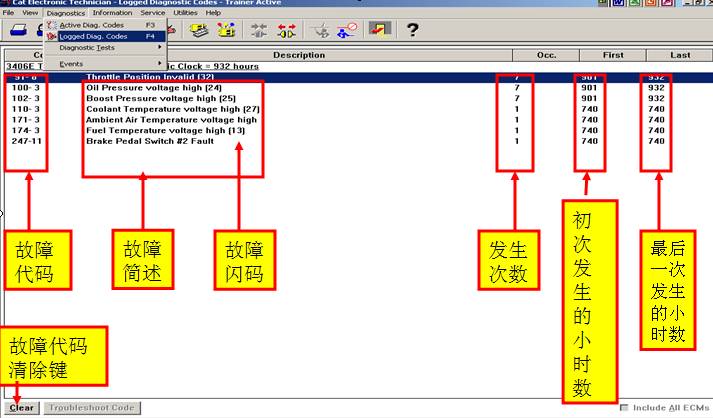

卡特彼勒柴油發動機記錄的故障:

故障曾經發生,現已排除,需清除代碼

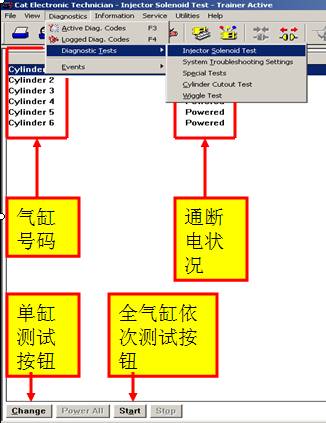

測試--噴油器電磁閥:檢測電磁閥通斷電的工作狀況

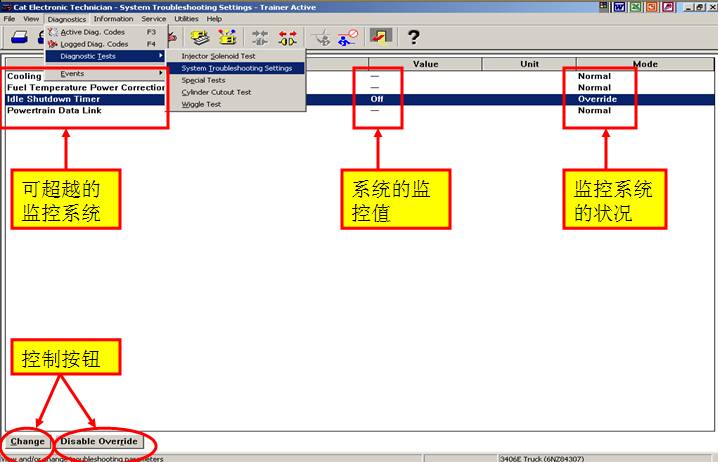

卡特彼勒柴油發動機系統故障排除的設定:超越監控系統的控制能力用以判斷是否因其系統而導致的故障

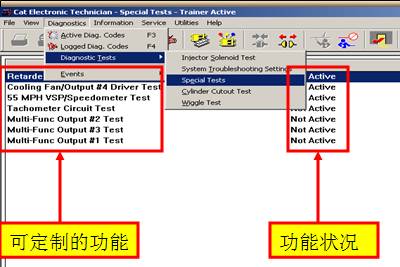

卡特彼勒柴油發動機定制測試:強制激活或停止發動機的某些功能以檢查/排除故障

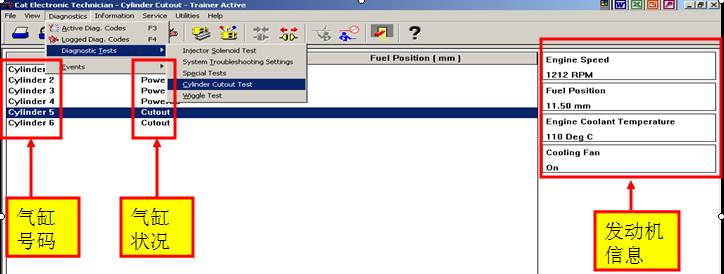

卡特彼勒柴油發動機斷缸測試:斷缸后測試每個氣缸工作狀況

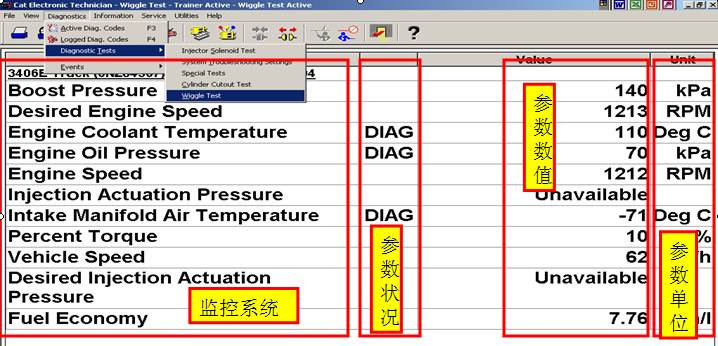

卡特彼勒柴油發動機漂移測試:(發動機停機檢查)用以檢測不穩定的超出監控范圍的系統電氣故障

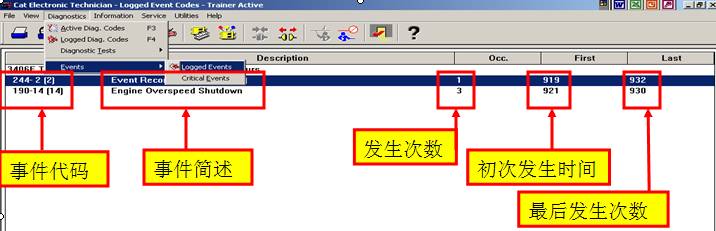

卡特彼勒柴油發動機事件記錄:記錄設備所發生的重大事件

發動機超速 / 車輛超速 / 快速停車 / 機油壓力太低 / 進氣溫度太高 / 冷卻液溫度太高 / 冷卻液液位太低.

信息的監測 / 采集功能

v      運行狀態的監測

v      發動機電控器(ECM)信息

v      匯總信息

v      用戶口令信息

v      數據采集

v      實時采集—曲線圖

v      瞬拍功能

v      行程信息

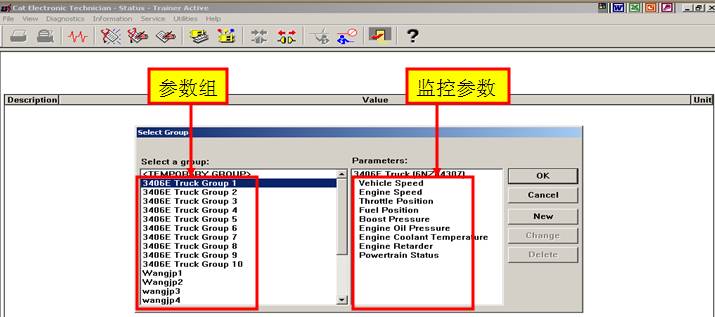

卡特彼勒柴油發動機運行狀態:選擇/設置監控參數組

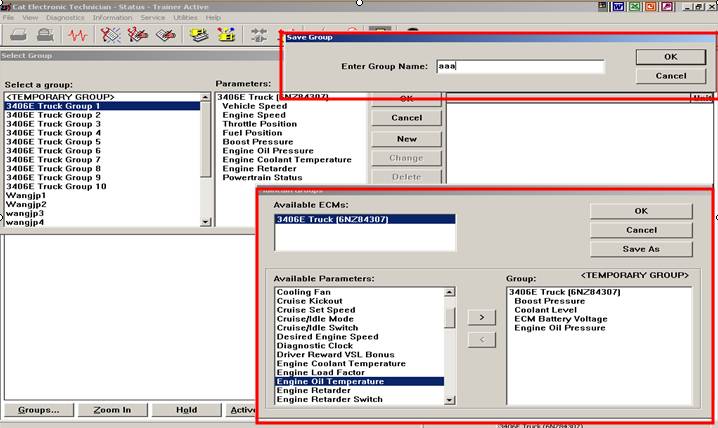

卡特彼勒柴油發動機運行狀態:自定監控參數組

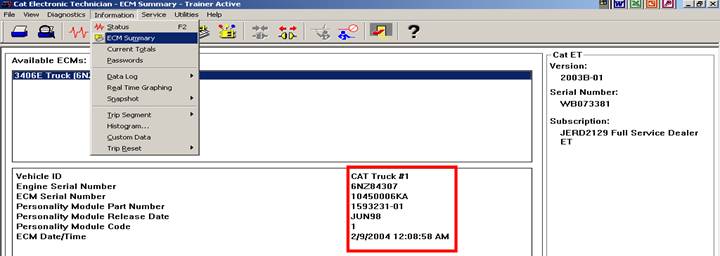

卡特彼勒發動機電控器    (ECM)信息
1.車輛編號
2.發動機系列號
3.電控器系列號
4.個性模塊零件號
5.個性模塊發行日期
6.個性模塊代碼
7.電控器日期/時間

匯總信息:  記錄設備運行的匯總數據, 包括:總運行時間,總行駛距離,燃油消耗,平均負載因素%

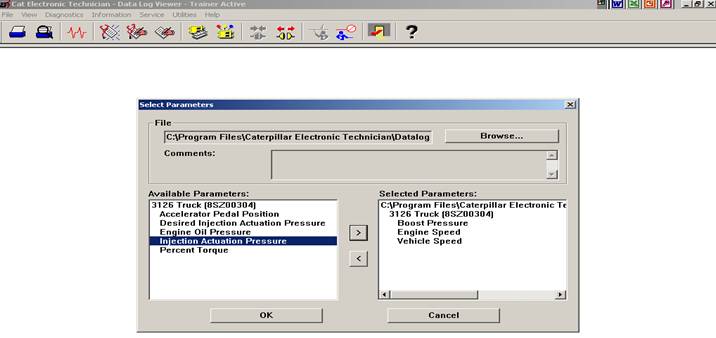

數據采集的瀏覽:瀏覽 / 分析設備運行狀況

卡特彼勒柴油發動機數據的瀏覽

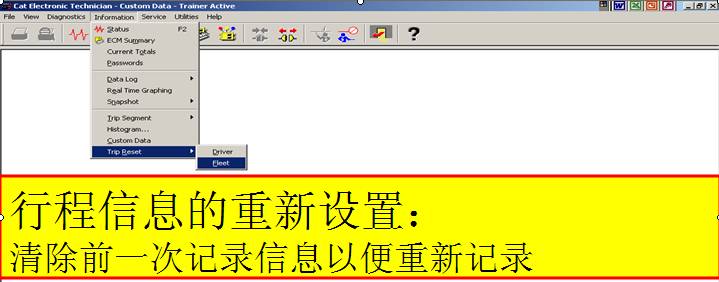

卡特彼勒柴油發動機行程信息:記錄車輛/發動機在某段行程中的運行狀況.
發動機總運行小時              怠速時間比例       最高發動機轉速
駕駛時間                   PTO小時              行程開始時間
行駛距離                   PTO燃油消耗量   行程結束時間
燃油消耗量                PTO時間比例              行程開始里程數
全程燃油經濟性           平均負載因素(%)  行程結束里程數
行駛燃油經濟性           平均車速
怠速小時                     平均行駛車速
怠速燃油消耗量           最高車速

行程信息匯總表/柱狀圖:
時間-發動機轉速關系表/柱狀圖:記錄運行時間與發動機轉速的關系. 以匯總表和柱狀圖的形式顯示.
時間-車輛速度關系表/柱狀圖:記錄運行時間與車輛速度的關系. 以匯總表和柱狀圖的形式顯示.
時間-發動機轉速-車輛速度關系表:記錄運行時間與發動機轉速及車輛速度的關系. 以匯總表的形式顯示.

卡特彼勒柴油發動機維修功能:

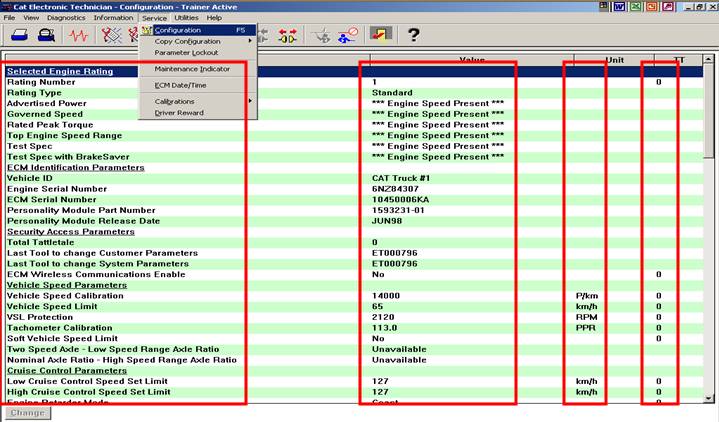

       瀏覽/設定發動機參數表

       備份發動機參數表

       參數的保護

       發動機電控器的日期/時間的設置

       發動機傳感器的標定

       電控器的測試

瀏覽發動機參數表

卡特彼勒柴油發動機有效程序

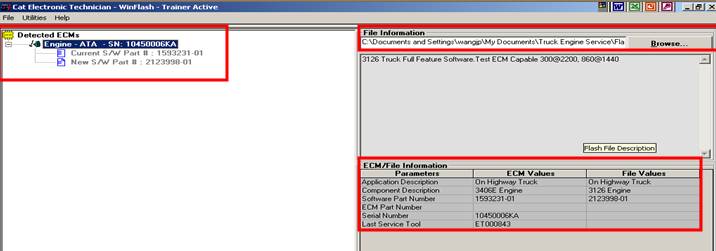

發動機電控器(ECM)軟件的刷新
ET的設置
       a.通訊設置
       b.文件地址的設置
       c.區域設置
       d.確認設置
ET的注冊

軟件的刷新:刷新發動機的系統參數

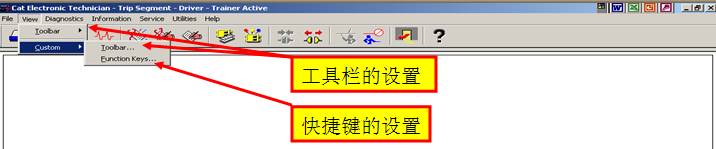

ET的設置5:工具欄/快捷鍵的設置

卡特彼勒柴油發動機文件的管理
打開存儲文件
       1.ECM備份文件
       2.數據采集文件
       3.瞬拍文件
       4.報告文件
導入 /導出文件
斷開ET與ECM的連接
打印設置
打印預覽
<, /SPAN>打印
