康明斯ISLe CM2150柴油發動機潤滑油系統組件

康明斯ISLe CM2150柴油發動機潤滑油系統技術規范

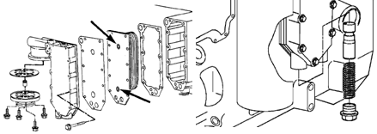

康明斯ISLe CM2150柴油發動機機油冷卻器

• 機油濾清器殼體被集成到發動機排氣側的缸體上。
• 由在殼體內疊在一起的一系列冷卻板來完成冷卻功能。
• 冷卻器接受來自水泵的最冷的冷卻液。
• ESN 被刻在殼體的頂部。

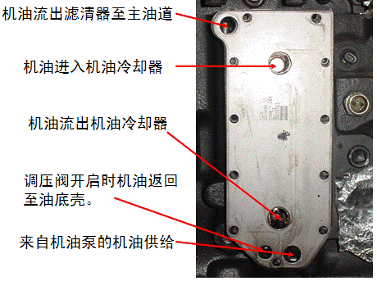

康明斯ISLe CM2150柴油發動機機油冷卻器內的機油流動

康明斯ISLe CM2150柴油發動機活塞冷卻噴嘴

• 活塞冷卻噴嘴的幾何形狀作了輕微的改變已提供更好的冷卻。
• 活塞冷卻噴嘴不再使用一個帶孔的螺栓。
• 一個螺釘用于活塞冷卻噴嘴的定位和加強。

康明斯ISLe CM2150柴油發動機機油濾清器

• ISLe CM2150 發動機使用 LF9009 濾清器。
•  在一個濾清器內同時有主過濾介質和旁通介質。
• 注意: 必須使用LF9009 。

–     為了能夠充分使用機油濾清器中的旁通過濾介質并受益，必須使用這種文丘里型號的濾清器。

–     不要使用 LF3000。如果使用了錯誤的機油濾清器將會減少發動機的使用壽命。

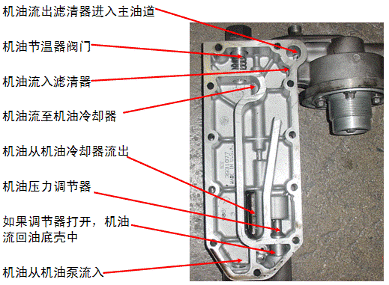

康明斯ISLe CM2150柴油發動機機油濾清器座，旁通閥，和高壓泄荷閥

• 機油濾清器座提供用于診斷測試的口。
• 多余的機油壓力會泄油至油底殼。
• 在極度寒冷條件下時啟動旁通閥允許機油繞過濾清器和冷卻器。

康明斯ISLe CM2150柴油發動機油底殼

• 前，后，或中間集油槽選擇
•  多種機油容量可用
•  沖壓鋼板

康明斯ISLe CM2150柴油發動機機油泵

• 由曲軸齒輪驅動
•  安裝于加工在缸體上的一個渦殼內

康明斯ISLe CM2150柴油發動機機油吸油管

• 安裝在缸體下面的機油泵渦殼內的機油入口處。
• 有多種油底殼規格選擇
