康明斯車用電控柴油發動機電控系統維修安裝技術要點
CM850-ISLE+、CM800-ISBE、CM570-ISM

康明斯車用電控柴油發動機ECM 電源正極與負極連接

1. ISL+-ECM電源正極供給線必須與車輛蓄電瓶接線柱直接相連或與低阻抗的電瓶主線束相連

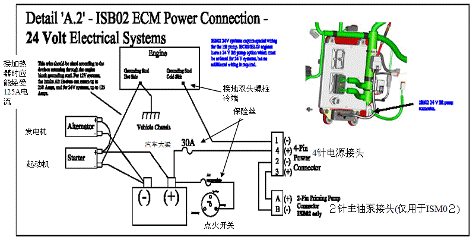

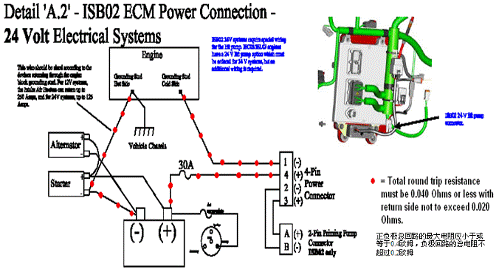

圖“Ａ.2”－ISB02/ISLE+發動機ECM電源連接，24V電器系統

康明斯車用電控柴油發動機ECM 電源正極與負極的連接

•         康明斯車用電控柴油發動機ISBE－ ECM電源正極供給線必須與車輛蓄電瓶接線柱直接相連

•         康明斯車用電控柴油發動機ISＭ- ECM電源正極供給線必須與車輛蓄電瓶接線柱直接相連，正極線也可與低阻抗的電瓶主線束相連，但正極電瓶主線束應能經受200A以上的電流。

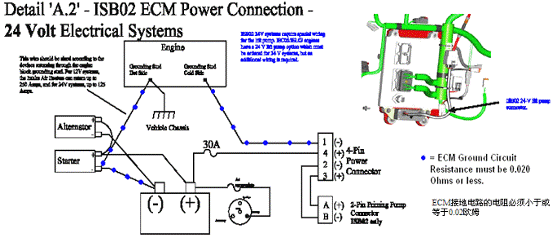

康明斯車用電控柴油發動機ECM 負極返回線與電源連接：2.ISLE+-ECM負極返回線（接地線）必須與發動機缸體相連并且從康明斯車用電控柴油發動機缸體返回到電瓶的負極線應為低阻抗的線路，電阻應小于或等于0.02歐姆。　ISBE/ISM-ECM負極返回線應與電瓶負極接線柱直接相連,電阻同ISLE+。

康明斯車用電控柴油發動機ECM 負極與電源連接

康明斯車用電控柴油發動機ISLE+發動機負極接線

康明斯車用電控柴油發動機ECM 正負極與電源連接

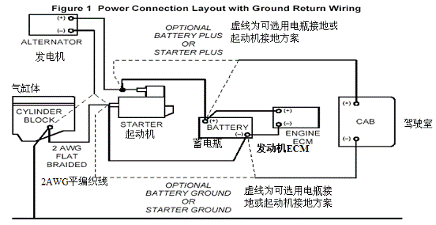

康明斯車用電控柴油發動機ISM發動機接地要求

康明斯車用電控柴油發動機ECM 正負極與電源連接

康明斯車用電控柴油發動機ECM 供電電壓

康明斯車用電控柴油發動機3 ISLE+/ISBE/ISM-在汽車正常使用期間及正常的零部件老化情況下，ECM電源的供電線路必須給ECM提供足夠的電源電壓。

康明斯車用電控柴油發動機ECM 正負極電路保險絲

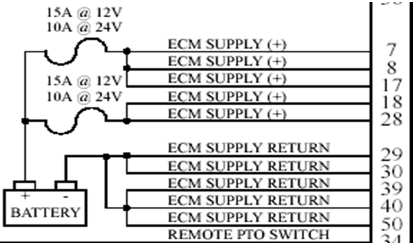

康明斯車用電控柴油發動機4 ISLE+/ISBE- ECM正極電路中必須加裝30A的ATO型的保險絲或類似的快速熔斷器以對ECM提供保護。 ISM 兩個10A保險絲／24V系統，兩個15A保險絲／12V系統。

大梁與電瓶負極連接

康明斯車用電控柴油發動機5 ISLE+汽車大梁與電瓶負極只能有一個連接點，可連在電瓶負極接線柱上或者連在缸體的搭鐵雙頭螺柱上。

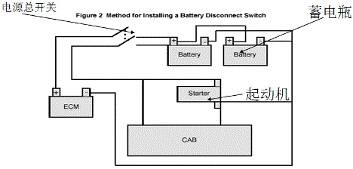

康明斯車用電控柴油發動機ECM 斷電開關位置

6. ISLE+ /ISBE/ISM-電瓶的斷電開關必須位于ECM電路的正極側。

康明斯車用電控柴油發動機絞合線

7         康明斯車用電控柴油發動機ISLE+ ／ISBE/ ISM-通訊線、車速傳感器、油門位置信號線束必采用雙股或三股絞合線，J1939需要采用三股絞合屏線。

康明斯車用電控柴油發動機發電機接地

８. 康明斯車用電控柴油發動機ISLE+ ／ISBE／ ISM發電機接地必須接地到電瓶的負極或起動機的返回電路。

康明斯車用電控柴油發動機發電機及起動機正負極接線

康明斯車用電控柴油發動機ISLE+發電機正負極接線圖

康明斯車用電控柴油發動機發電機及起動機接線

康明斯車用電控柴油發動機ISM發動機電器及ECM電源正極及負極接地圖

康明斯車用電控柴油發動機電器件返回線

9 ISLE+/ISBE/ISM

  康明斯車用電控柴油發動機所有與ECM直連的開關、傳感器線束必須回到ECM專用的返回電路上，不得將底盤或發動機缸體作為返回線束的接地點。

電器件返回線

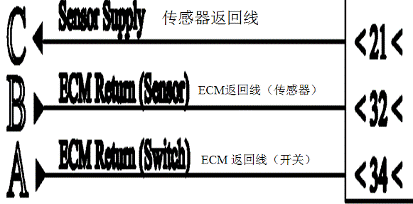

ISLE+　ECM專用返回線

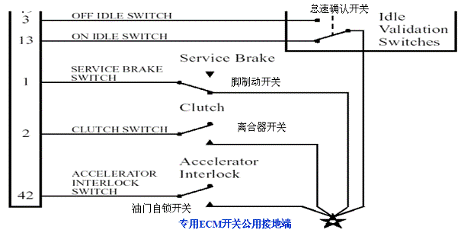

康明斯車用電控柴油發動機ISM開關返回線

康明斯車用電控柴油發動機ISM開關回路

康明斯車用電控柴油發動機ISM開關返回線

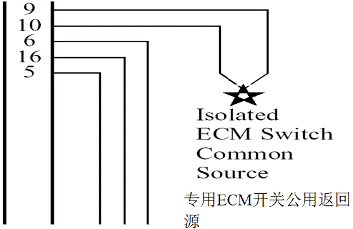

康明斯車用電控柴油發動機ISME 開關返回源

康明斯車用電控柴油發動機ECM返回線的最大電流

10 康明斯車用電控柴油發動機ISLE+  ECM返回線束的電流不得超過3安培。

康明斯車用電控柴油發動機電子油門

11 康明斯車用電控柴油發動機ISLE+／ISBE/ISM

  康明斯車用電控柴油發動機油門位置傳感器及怠速位置確認開關必須滿足康明斯工程標準CES 14118。

康明斯車用電控柴油發動機防振防霧措施

12 康明斯車用電控柴油發動機ISLE+/ISBE／ISM

  康明斯車用電控柴油發動機ECM進線端及出線端必須提供足夠的防止振動、防霧氣滲透的保護措施并要求提供低阻抗的電路。ISBE另外要求：從ECM接出的底盤線束，必須固定于與ECM振動相同的部件上，且固定點與接插件尾部距離不超過100毫米。

康明斯車用電控柴油發動機車速傳感器專用安裝要求

13 ISLE+ 數字式車速傳感器的單端（數字）信號的接地端必須與ECM的接地端相同。　　ISME－當返回電流大于5A時，數字式車速傳感器的單端（數字）信號的接地端應回到　電瓶負極。小于5A時，則返回電路應回到ECM插頭并在線路上加裝5A的保險絲。  機械驅動的車速傳感器（Minigen）要求帶有噪聲調節器，使用前應征得康明斯應用工程師的同意。

康明斯車用電控柴油發動機車速傳感器安裝要求

康明斯車用電控柴油發動機ISME接數字式車速傳感器的電路圖

14 康明斯車用電控柴油發動機ISLE+ 車速傳感器必須滿足康明斯安裝推薦標準AEB15.68的要求。

　康明斯車用電控柴油發動機ISBE－同上ISME－車速傳感器必需滿足康明斯車速傳感器輸入電器接口的規范，參考工程規范IS-1377-9803及AEB15.20

康明斯車用電控柴油發動機多功能線束通訊系統

15 康明斯車用電控柴油發動機ISLE+／ISBE／ISM － 多功能線束通訊系統必須滿足AEB15.65標準、 J1939多功能接口標準要求。

康明斯車用電控柴油發動機金屬插接件要求

16 ISLE+／ISM

  康明斯車用電控柴油發動機OEM的50針接頭、J1939接頭及J1708接頭的接線柱必須為鍍金的觸點 。 ISBE所有開關觸點必須鍍金。 底盤安裝的插接件必須具備防水防塵功能，作為最低要求，插接件必須鍍錫。油門踏板、Bulkhead及ECM插接件必須使用鍍金或鍍錫的黃銅插針。

康明斯車用電控柴油發動機點火開關接線

17. 康明斯車用電控柴油發動機點火開關接線要求：

   康明斯車用電控柴油發動機ISLE+ 除非得到康明斯公司的評審及批準，整車點火鑰匙開關線必須與ECM的點火線直接相連，在點火開關及ECM點火線之間不得連接任何其它的開關及繼電器觸點 。

   康明斯車用電控柴油發動機ISBE－當鑰匙開關從開位置旋轉至關位置時，輸入到ECM的電壓必須在40毫秒內下降至0.8伏，但不得低于接地電壓。任何其它設備(如整車用的繼電器)均不得與39針及5A保險絲電線采用同一根電線供電, 如果必須這樣做繼電器上應短接二極管對ECM進行保護。

ISM－按IS-1377-9807標準要求。與點火開關輸入信號并聯的受到磁感應的儀表內必須包含有抗干擾的抑制裝置及一個5A的保險絲, 整車用的電器裝置(如繼電器)均不得與38針及5A保險絲電線采用同一根電線, 如果必須這樣做繼電器上必須短接二極管對ECM進行保護,新設計的發動機斷電保護系統必須通過康明斯公司全面的應用評審后才可使用。 拖動發動機轉動期間，點火開關工作時對電源中斷時間的影響不應超過80ms的限值。

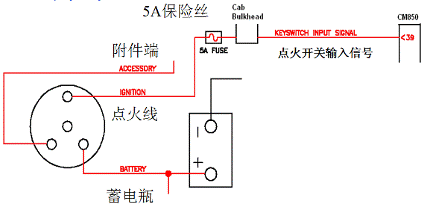

康明斯車用電控柴油發動機點火開關控制線

康明斯車用電控柴油發動機ISLE+點火線

康明斯車用電控柴油發動機電焊操作前準備工作

18 康明斯車用電控柴油發動機ISLE+／ISBE／ISM在進行電焊操作前，必須按規定的電源拆除程序，ECM上的所有插接頭均要拆除(包括康明斯已裝好的接頭及OEM自己裝的接頭),以防止電焊時損壞ECM。

康明斯車用電控柴油發動機警示燈

19康明斯車用電控柴油發動機 ISLE+  要求安裝停機、報警、等待起動三個指示燈，所有燈的接線應與點火鑰匙開關的附件端相連接。 ISBE-要求安裝停機、報警、保養、等待起動四個指示燈 。ISM－要求安裝停機、報警、維修三個指示燈。

康明斯車用電控柴油發動機進氣加熱器

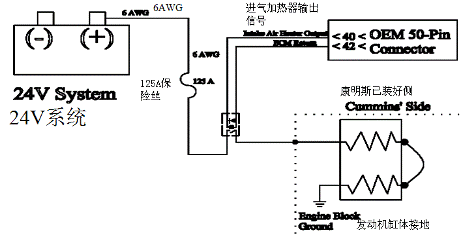

20 康明斯車用電控柴油發動機進氣加熱器　ISLE+ 進氣加熱器及線束必須滿足技術規范要求，接線見下圖。

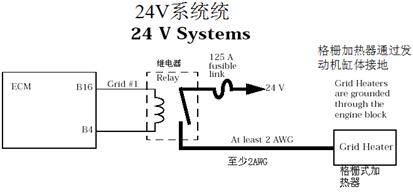

康明斯車用電控柴油發動機ISBE進氣加熱器

康明斯車用電控柴油發動機ISME 無ECM控制的進氣加熱器,有一個需主機廠自己控制的進氣加熱器。

康明斯車用電控柴油發動機診斷接頭

21 康明斯車用電控柴油發動機九針診斷接頭位置 ISLE+/ISBE /ISM－在主機廠的線束上，要求在發動機機倉內易于接近處安裝一個J1587/1708或J1939/13 用9 針數據傳輸線接頭。

康明斯車用電控柴油發動機ECM通電前準備工作

22 康明斯車用電控柴油發動機ECM與汽車插接件的連接程序:  ISLE+/ISBE/ISME:  在連接汽車蓄電瓶接線前,所有與ECM相關的電源及進/出口插接件必須全部連接好(嚴禁帶電插拔ECM)。進行蓄電瓶正極接線前,電源負極必須先接好。在將ECM與蓄電瓶正負極接線連接好及通電前,嚴禁將鑰匙開關置于開(ON)的位置。除非使用康明斯公司特許的設備，嚴禁將ECM置于汽車底盤外進行通電

康明斯車用電控柴油發動機數據通訊線電源連接要求

23 康明斯車用電控柴油發動機數據通訊設備電源連接程序： ISLE+/ISBE/ISME:  當需要將J1939或J1708數據通訊線進行通訊的設備及/或診斷工具與ECM進行連接時，這些設備與ECM的電源負極應當有一個共用的接地端。當使用獨立的電源線供電時，這些設備的電源線接地端必須連在一起。

康明斯車用電控柴油發動機ISLE+線束規格

24 康明斯車用電控柴油發動機線束規格ISLE+:18 AWG（0.82mm2）用于未專門說明的線束，12AWG （3.3mm2）用于ECM正極及負極，6AWG(13.3mm2)用于進氣加熱器（24V系統電壓）。

ISBE:

1)      康明斯車用電控柴油發動機連接傳感器、開關及報警燈的導線最細不能小于22AWG（0.32mm2）,不能大于20AWG(0.52 mm2）方式。與電源正負極相連的導線應采用GXL或等效絕緣的不小于14AWG (2.08 mm2）長度不超過4.6米。

2）康明斯車用電控柴油發動機所有信號線必須直接接入ECM，且電阻不應大于100毫歐。

康明斯車用電控柴油發動機ISM線束規格

ISM：

1)未專門注明線束規格為18AWG（美國線束規格）。

2)發動機氣缸體與蓄電瓶的負極之間的電阻必須小于40mΩ。
